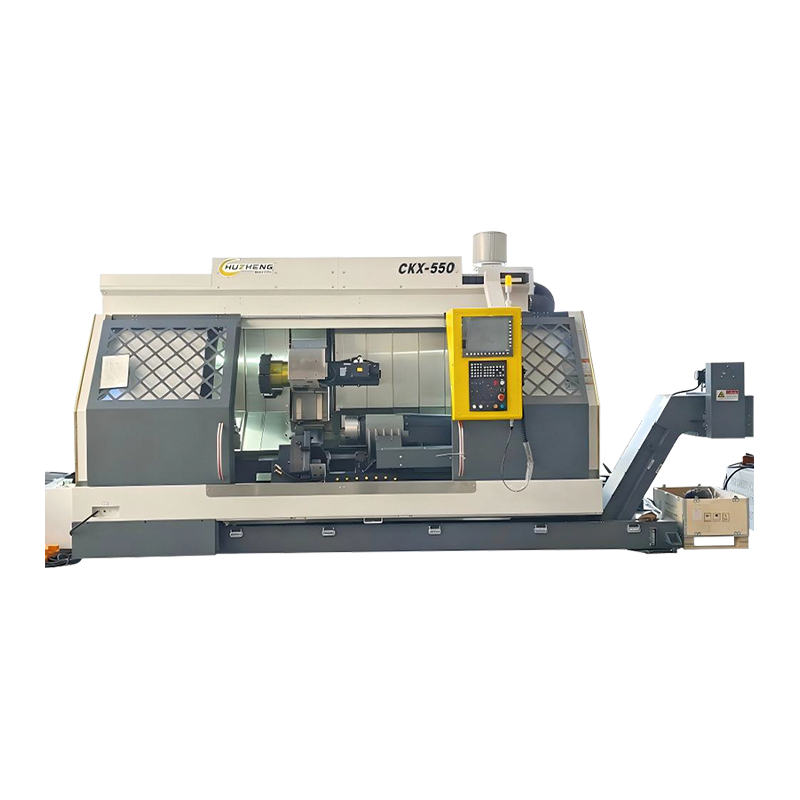

Vad är ett dubbelspindligt bearbetningscenter?
Ett dubbelspindligt bearbetningscenter är en CNC-maskin utrustad med två oberoende spindlar - var och en kan hålla och rotera ett skärverktyg - monterade på en enda maskinplattform. Till skillnad från ett standard enspindligt bearbetningscenter där en spindel utför alla skäroperationer sekventiellt, tillåter ett dubbelspindligt bearbetningscenter två arbetsstycken att bearbetas samtidigt, eller möjliggör att ett enda arbetsstycke kan bearbetas från två sidor eller med två olika verktyg samtidigt, beroende på maskinens konfiguration.
Konceptet är okomplicerat: om en spindel producerar en del per cykel, kan två spindlar som löper parallellt producera två delar samtidigt – vilket effektivt fördubblar genomströmningen utan att fördubbla golvytan, operatörerna eller maskinens fotavtryck proportionellt. I praktiken beror den faktiska produktivitetsvinsten på detaljens geometri, i vilken grad båda spindlarna kan köras samtidigt och hur väl maskinen är integrerad i produktionscellen. Men i applikationer med stora volymer med lämpliga detaljfamiljer är CNC-bearbetningscentra med dubbla spindlar ett av de mest kraftfulla verktygen som finns tillgängliga för att minska cykeltiden och kostnaden per detalj.
Dubbelspindliga maskiner finns tillgängliga i flera konfigurationer — vertikala och horisontella orienteringar, fasta och oberoende rörliga spindelarrangemang och med olika nivåer av axelsynkronisering mellan de två spindlarna. Varje konfiguration är lämpad för olika deltyper och produktionsscenarier, varför det är viktigt att förstå alternativen på djupet innan man fattar ett inköpsbeslut.
Hur ett dubbelspindelbearbetningscenter fungerar
På maskinnivå, a dubbelspindligt bearbetningscenter arbetar på samma grundläggande CNC-principer som vilket standardbearbetningscenter som helst - servodrivna linjära axlar, en verktygsväxlare, kylvätskesystem och en CNC-styrenhet - men med den extra komplexiteten att hantera två spindlar och deras tillhörande arbetshållning, verktygs- och rörelsebanor samtidigt. CNC-styrenheten måste koordinera rörelserna för båda spindelhuvudena i förhållande till sina respektive arbetsstycken och säkerställa att de två bearbetningsoperationerna inte stör varandra fysiskt eller dynamiskt.
Synkroniserad kontra oberoende spindeldrift
I synkroniserat läge utför båda spindlarna identiska verktygsbanor på identiska arbetsstycken samtidigt - ett NC-program styr båda spindlarna som en spegelbild eller direktkopia. Detta är det vanligaste driftsättet för storvolymproduktion av identiska delar, såsom fordonskomponenter, hydrauliska ventilhus eller pumphus. Cykeltiden per del är i stort sett densamma som en enspindlig maskin, men uteffekten fördubblas eftersom två delar färdigställs per cykel.
I oberoende läge har varje spindel sin egen verktygsbana och kan utföra helt olika operationer samtidigt. Detta är användbart vid bearbetning av en del som kräver olika inställningar – till exempel utför spindel 1 grovfräsning medan spindel 2 utför finborrning på det tidigare grovbearbetade arbetsstycket – vilket effektivt tillåter maskinen att fungera som två maskiner i en kapsling. Oberoende drift kräver en styrenhet som kan köra två helt separata NC-program samtidigt, en funktion tillgänglig på moderna avancerade CNC-system som Fanuc, Siemens och Mitsubishi flerkanalskontroller.
Spindelhuvudarrangemang
Det fysiska arrangemanget av de två spindlarna varierar avsevärt mellan maskinkonstruktioner. I konfigurationer med dubbla spindlar med fast stigning, är båda spindlarna monterade på ett fast avstånd från varandra på samma spindelhuvudgjutning, och delar alla axelrörelser. Detta är den enklaste och mest styva designen, perfekt för familjer av delar med konsekvent funktionsavstånd. Design med variabel stigning gör att avståndet mellan de två spindlarna kan justeras - antingen manuellt eller under CNC-kontroll - för att passa olika delavstånd och fixturlayouter. Vissa avancerade CNC-bearbetningscenter med dubbla spindel monterar varje spindel på helt oberoende axlar, vilket ger varje spindel sin egen X-, Y- och Z-rörelse och möjliggör helt olika operationer på delar placerade var som helst inom sina respektive arbetskuvert.
Dubbla spindel vertikala vs horisontella bearbetningscentra
Precis som enspindliga bearbetningscentra finns i vertikala (VMC) och horisontella (HMC) konfigurationer, finns dubbelspindliga maskiner tillgängliga i båda orienteringarna - och valet mellan dem har samma konsekvenser som det gör för enspindliga maskiner, förstärkt av den extra komplexiteten hos två spindlar.
Dubbla spindel vertikala bearbetningscentra
I ett vertikalt bearbetningscenter med dubbla spindlar pekar båda spindlarna nedåt och arbetsstyckena är fixerade på ett horisontellt bord nedanför. Denna konfiguration är intuitiv för operatörer som är bekanta med konventionella VMC:er och är väl lämpad för plana eller prismatiska delar som bara behöver bearbetas från ovansidan. De två spindlarna är vanligtvis anordnade sida vid sida längs X-axeln, och arrangemanget med fast stigning är vanligast. Spånevakuering är mindre gynnsam än i horisontella konfigurationer eftersom spån faller på arbetsstycket och fixturen, vilket kräver mer uppmärksamhet på kylvätskeriktning och fixturdesign för att förhindra spånpackning i kritiska områden.
Dubbla spindel horisontella bearbetningscentra
Ett horisontellt bearbetningscenter med dubbla spindlar positionerar båda spindlarna horisontellt och pekar mot arbetsstycken monterade på vertikala pallytor. Horisontell orientering har en naturlig spånfallsfördel — gravitationen drar spån bort från skärzonen och ner i spåntransportören — vilket är särskilt viktigt vid produktion av stora volymer där cykeltiderna är korta och spånhanteringen direkt påverkar ytkvalitet och verktygslivslängd. Horisontella dubbelspindliga maskiner är den dominerande konfigurationen vid bearbetning av drivlinor för fordon, där motorblock, cylinderhuvuden, transmissionshus och liknande komponenter tillverkas i extremt höga volymer med snäva toleranser.
Verkliga produktivitetsvinster: vad du faktiskt får
Den teoretiska dubbleringen av uteffekten från ett bearbetningscenter med två spindlar låter övertygande, men verkliga produktivitetsvinster beror mycket på hur maskinen appliceras, programmeras och integreras. Här är en ärlig uppdelning av var vinsterna kommer ifrån och var begränsningarna finns.
Cykeltid och genomströmning
När båda spindlarna går helt synkroniserat på identiska delar är den produktiva skärtiden identisk med en enspindlig maskin. Förstärkningen är enbart i genomströmning - två delar slutförs per cykel snarare än en, så antalet producerade delar per skift fördubblas medan maskinens gångtid förblir densamma. För en detalj med 4 minuters cykeltid producerar en enspindlig maskin 15 delar per timme. Samma cykel på en dubbelspindlig maskin producerar 30 delar per timme från samma golvyta och med samma förarens uppmärksamhet.
Minskad icke-produktiv tid
Utöver obearbetad cykeltid minskar bearbetningscentra med dubbla spindlar andelen icke-produktiv tid - installation, lastning, avlastning, sondering - i förhållande till antalet producerade delar. Att ladda två arbetsstycken i en dubbelfixtur tar bara marginellt längre tid än att ladda ett, så laddningstiden per detalj halveras ungefär. Verktygsbyten, sonderingscykler och palettbyten avskrivs på liknande sätt över två delar istället för en, vilket förbättrar den totala utrustningseffektiviteten (OEE) avsevärt i miljöer med hög blandning och medelstora till höga volymer.
Där vinsterna är begränsade
Alla verksamheter gynnas inte lika mycket. Om en spindel avslutar sin operation betydligt snabbare än den andra – på grund av olika skärdjup, funktionskomplexitet eller verktygsvägslängd – står den snabbare spindeln på tomgång och väntar på att den andra ska slutföras innan cykeln kan avslutas och delar kan lossas. Detta problem med "obalanserad cykel" minskar den effektiva genomströmningsförstärkningen under de teoretiska 2x. Att uppnå balanserade cykler kräver noggrann processplanering, ibland omfördelning av funktioner mellan de två spindlarna eller justering av skärparametrar för att utjämna cykeltiderna. För delar med mycket asymmetriska egenskaper kan fördelen med dubbelspindlig bearbetning vara begränsad om inte maskinen stöder helt oberoende drift.
Branscher och applikationer där Dual-Spindle Machines Excel
Dubbelspindliga bearbetningscentra är ingen universell lösning – de levererar det största värdet i specifika produktionsscenarier. Här är de branscher och deltyper där de konsekvent visar en stark avkastning på investeringen:
- Komponenter för drivlina för fordon: Motorblock, cylinderhuvuden, vevaxellagerkåpor, vevstakar, transmissionshus och differentialhus är alla stora volymer, geometriskt konsekventa delar som är idealiska för synkroniserad dubbelspindlig bearbetning. Stora Tier 1-leverantörer och OEM-bearbetningslinjer förlitar sig starkt på dubbelspindliga horisontella bearbetningscentra för dessa komponenter.
- Hydraulik och pneumatik: Ventilhus, grenrörsblock, cylindergavlar och pumphus är typiskt prismatiska delar bearbetade i medelstora till höga volymer med konsekventa geometrier - en perfekt matchning för dubbelspindliga VMC:er med pallautomation.
- Komponenter för medicinsk utrustning: Ortopediska implantatkomponenter, kirurgiska instrumentkroppar och implanterbara enhetshöljen är ofta små precisionsdelar tillverkade i måttliga volymer av titan eller rostfritt stål. Dubbelspindlig bearbetning minskar kostnaden per detalj avsevärt i dessa högvärdiga, kostnadskänsliga applikationer.
- Strukturella komponenter för flygindustrin: Konsoler, beslag, ribbor och fästelement tillverkade i aluminium eller titan drar nytta av dubbelspindlar när de årliga volymerna är tillräckliga för att motivera dedikerad fixtur för båda spindlarna.
- Konsumentelektronikhöljen: Aluminiumhöljen, kylflänsar och strukturella ramar för elektronikprodukter tillverkas i mycket stora volymer med konsekvent geometri, vilket gör dem väl lämpade för dubbelspindliga VMC:er integrerade i automatiserade produktionslinjer.
- Allmän kontraktsbearbetning: Arbetsbutiker som producerar återkommande beställningar av samma detaljfamilj drar nytta av maskiner med dubbla spindlar när en kärngrupp av delar kan köras tillräckligt konsekvent för att motivera den fixturinvestering som krävs för två-upp-produktion.
Viktiga specifikationer att jämföra vid utvärdering av dubbelspindliga bearbetningscentra
När man jämför dubbla spindliga CNC-bearbetningscentra från olika tillverkare, definierar en standarduppsättning specifikationer prestanda, kapacitet och lämplighet för din applikation. Här är vad varje specifikation betyder i praktiska termer:
| Specifikation | Vad du ska leta efter | Typiskt intervall |
| Spindelhastighet | Matcha till arbetsstyckets material — hög hastighet för aluminium, måttlig för stål | 6 000 – 30 000 RPM |
| Spindelkraft (varje) | Se till att varje spindel har tillräcklig kraft för dina tyngsta snitt | 7,5 – 37 kW per spindel |
| Spindelstigning (mittavstånd) | Fast eller variabel; måste rymma din del och fixturavstånd | 200 – 800 mm (fast eller justerbar) |
| Axelrörelse (X/Y/Z) | Bekräfta det totala reseskyddets kombinerade arbetsomslag för båda spindlarna | 600–2 000 mm (X), 500–800 mm (Y/Z) |
| Verktygsmagasinskapacitet | Delade eller oberoende tidskrifter; total kapacitet påverkar flexibiliteten | 24 – 120 verktyg (delade eller delade) |
| Positioneringsnoggrannhet | Kritiskt för snäva toleransdelar – verifiera att båda spindlarna uppfyller specifikationen | ±0,002 – ±0,005 mm |
| CNC-styrenhet | Måste stödja flerkanalsdrift för oberoende spindelstyrning | Fanuc 31i, Siemens 840D, Mitsubishi M800 |
| Pallsystem | Integrerad pallväxlare multiplicerar produktiviteten vid släckningsoperationer | 2-pall APC till multi-pall FMS |
Bearbetnings- och fixeringsöverväganden för tvåspindlig bearbetning
Verktygs- och fixturkraven för ett dubbelspindligt bearbetningscenter är mer involverade än för en enspindligt maskin, och att underskatta denna investering är ett vanligt misstag som försenar återbetalningen på själva maskinen.
Matchade verktygsset
När de körs i synkroniserat läge, kör båda spindlarna samma verktygsbanor med samma verktyg. För dimensionell överensstämmelse mellan de två delarna måste skärverktygen i varje spindel matchas - samma skärkvaliteter, samma verktygsgeometri, samma utloppstolerans och helst samma verktygslivsstadium. Ett slitet verktyg i spindel 1 och ett nytt verktyg i spindel 2 kommer att producera delar med olika ytfinish och dimensionella resultat. Disciplinerad verktygshantering, inklusive parat verktygsbyte och konsekvent förinställningsanvändning, är avgörande för att bibehålla detaljkvaliteten i produktionen med dubbla spindlar.
Dubbla fixturer och palldesign
Att köra två delar samtidigt kräver två uppsättningar av arbetshållning - antingen två oberoende fixturer på en enda pall eller två separata pallar lastade i ett pallväxlarsystem. Fixturdesignen måste exakt lokalisera varje arbetsstycke på rätt avstånd för att matcha spindelstigningen, hålla delarna stadigt mot skärkrafter från båda spindlarna samtidigt och möjliggöra enkel, repeterbar lastning och lossning. Modulära fixtursystem från leverantörer som Schunk, Lang, Vischer & Bolli eller Jergens används ofta eftersom de möjliggör snabb anpassning till olika detaljfamiljer utan att bygga dedikerade fixturer från grunden för varje jobb.
Delade vs. Independent Tool Magazines
Vissa dubbelspindliga bearbetningscentra delar ett enda verktygsmagasin mellan båda spindlarna, med verktygsväxlaren ansvarig för att dirigera verktyg till rätt spindel. Detta förenklar magasinets hårdvara men kan skapa flaskhalsar vid verktygsbyten om båda spindlarna behöver byta verktyg samtidigt. Maskiner med oberoende magasin - ett för varje spindel - eliminerar denna begränsning och tillåter helt asynkrona verktygsbyten, vilket är särskilt viktigt i oberoende driftläge där de två spindlarna kan vara på olika punkter i sina respektive program.
Kostnadsanalys: Är ett dubbelspindligt bearbetningscenter värt investeringen?
Ett dubbelspindligt CNC-bearbetningscenter kostar vanligtvis 30–70 % mer än en jämförbar enspindlig maskin, beroende på konfiguration, spindeloberoende och automationsintegration. Motiveringen för den premien måste grundas i en realistisk analys av dina produktionskrav, inte bara den teoretiska genomströmningsmultiplikatorn.
- Volymtröskel: Den fixturinvestering, programmeringstid och processteknik som krävs för att köra delar i två delar lönar sig bara över en viss årlig volym. Som en grov riktlinje kanske delar som körs med färre än 500–1 000 stycken per år inte genererar tillräckligt med besparingar för att motivera den ytterligare komplexiteten. Högvolymdelar som kör tiotusentals stycken per år är starka kandidater.
- Spara golvyta: En enda dubbelspindlig maskin som producerar 30 delar per timme tar mycket mindre golvyta än två enspindliga maskiner som producerar samma effekt. I anläggningar där golvytan är en begränsning kan bara detta motivera investeringen.
- Arbetskraftsminskning: En operatör kan hantera en dubbelspindlig maskin istället för att övervaka två separata maskiner, vilket direkt minskar arbetskostnaden per del och frigör operatörerna för mervärdesaktiviteter.
- Energieffektivitet: Att köra en dubbelspindlig maskin förbrukar mindre total energi än två enspindliga maskiner vid motsvarande effekt eftersom spindelstart, kylvätskepumpar, spåntransportörer och styrsystem delas.
- Återbetalningstid: För väl matchade applikationer är återbetalningsperioder på 18–36 månader realistiska när maskinen går två eller tre skift per dag. Dålig maskindelmatchning, lågt utnyttjande eller frekventa jobbbyten kan pressa återbetalningen långt över fem år.
Ledande tillverkare av dubbelspindliga bearbetningscentra
Flera verktygsmaskiner har etablerat ett starkt rykte på marknaden för bearbetningscenter med dubbla spindlar, var och en med distinkta styrkor när det gäller konfigurationsalternativ, precisionsnivåer och målindustrier. När du utvärderar leverantörer, överväg inte bara maskinspecifikationerna utan även tillgången på applikationsteknisk support, reservdelar och lokal service.
- Chiron Group (Tyskland): Specialiserat sig på höghastighets dubbelspindliga vertikala bearbetningscentra med fasta och variabla stigningskonfigurationer, flitigt använda i fordons- och medicinska tillämpningar. Känd för mycket snabba verktygsbytestider och hög precision.
- Mazak (Japan/USA): Erbjuder konfigurationer med dubbla spindlar över sina VARIAXIS- och HCN-serier, med stark flerkanalig CNC-kapacitet och alternativ för pallautomatisering för flexibla tillverkningssystem.
- Makino (Japan): A-seriens horisontella bearbetningscentra med alternativ med dubbla spindlar är benchmarkmaskiner för bearbetning av drivlinor i fordon, kända för styvhet, termisk stabilitet och precision.
- Grob Systems (Tyskland/USA): Producerar högt specialiserade dubbelspindliga 4- och 5-axliga bearbetningscentra för drivlina och strukturella flyg- och rymdkomponenter, med djup integration i automatiserade överföringsledningssystem.
- Brother Industries (Japan): Speedio-seriens tvåspindliga gängmaskiner och kompakta VMC:er är populära för höghastighetsbearbetning av små delar inom elektronik och precisionskomponenttillverkning.
- Doosan (Sydkorea): Erbjuder horisontella bearbetningscentra med dubbla spindlar i DNM- och DCM-serierna, vilket ger ett kostnadskonkurrenskraftigt alternativ för medelstora fordons- och allmänna industriella applikationer.
