CKD-serien-standardmodell med dubbla spindelsvarv- och fräsmaskiner

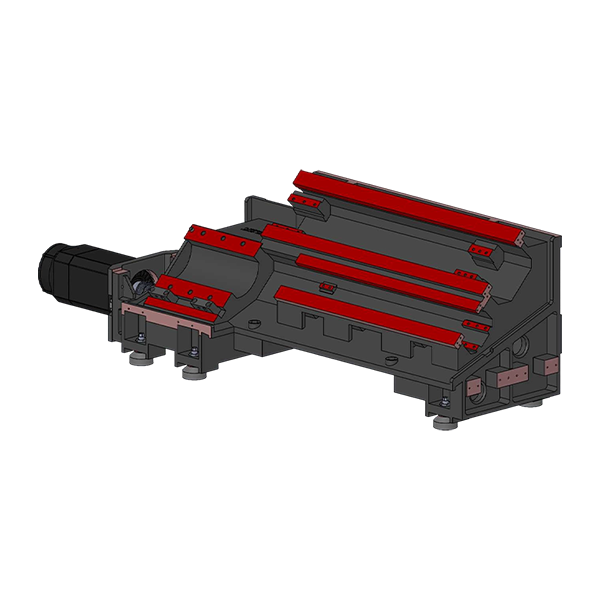

Basintroduktion

Antar en robust basstruktur, med hög styvhet och hög hårdhet.
Både Z-axeln och W-axeln har en hård rälsdesign. Basen är försedd med en tät och förstärkt ribbstruktur, som bibehåller den optimala styvheten hos basen och den sneda bädden. Detta förbättrar effektivt arbetsstyckets belastningskapacitet och den dynamiska horisontella noggrannheten hos arbetsstycket.

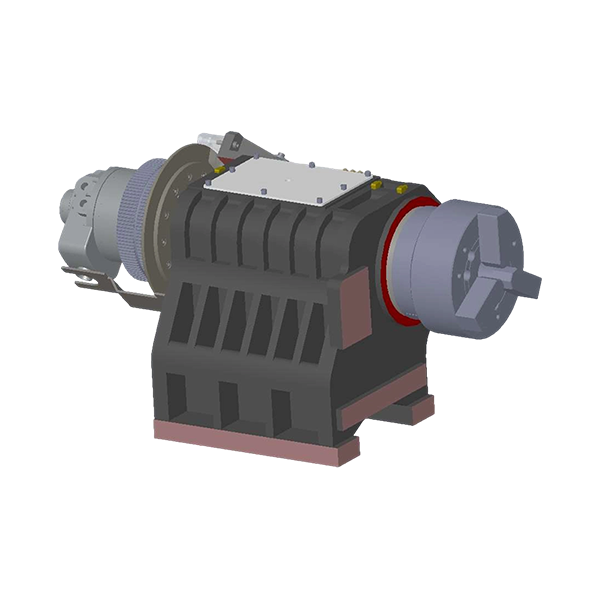

Spindelhuvud / vridmomentvärde

Högpresterande mekanisk spindel
Headstocken antar en integrerad sluten design, vilket avsevärt förbättrar den strukturella styvheten. Denna design förhindrar effektivt påverkan av resonans och termiska förändringar, och förbättrar därigenom styvheten och stabiliteten vid skäroperationer.

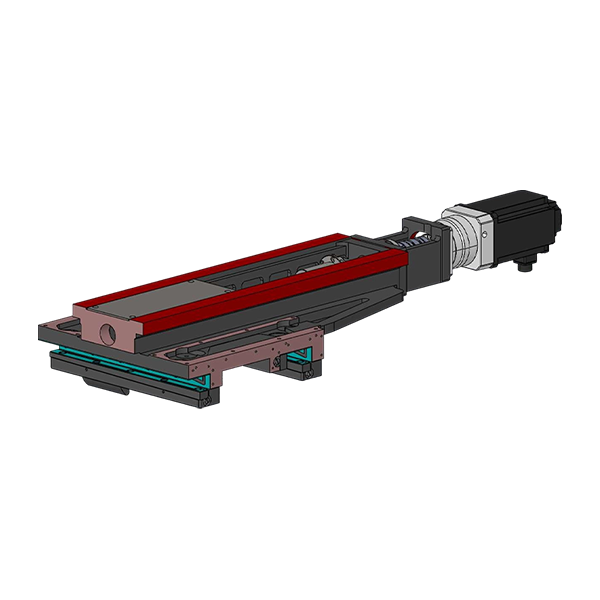

Sadel

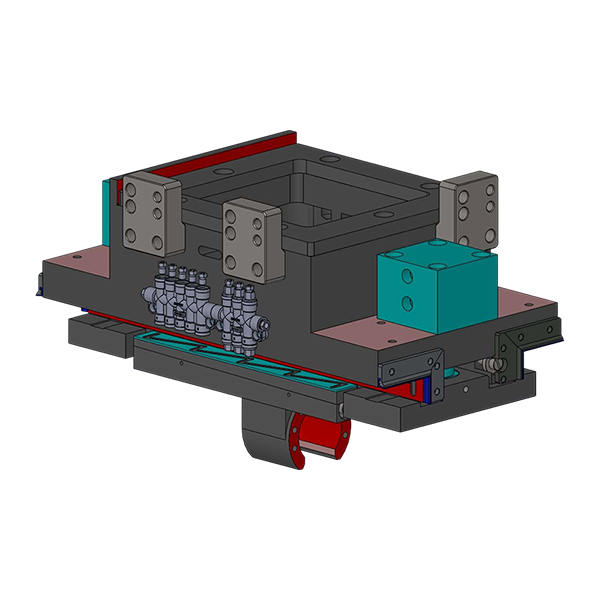

·Y-axeln har en dubbelhärdad styrbana, vilket ökar den effektiva spännvidden och ger optimal styvhet för skärmatning.
· Basen har en design med extra stor spännvidd, vilket förbättrar effektivt stöd och stabilitet när sadelmatningsaxeln rör sig åt vänster och höger.
· Basen är utrustad med en statisk noggrannhetsjusteringsanordning, som effektivt förbättrar sadelns nedhängning och XZ-axelns torsionsdeformation orsakad av den härdade styrningens breda spann, vilket säkerställer optimal rakhet för den interpolerade Y-axelns rörelse.

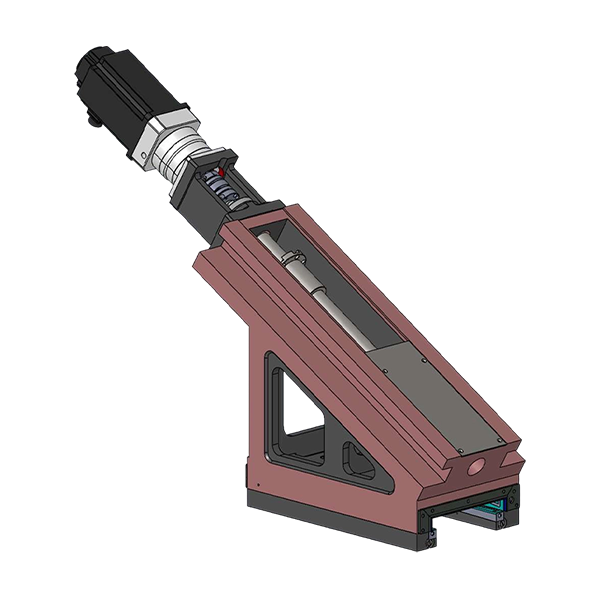

Kompensation för Y-axel

·X-axeln har en dubbel-hård rälskonfiguration, vilket ökar den effektiva spännvidden och ger optimal styvhet för skärmatning.
·Den triangulära glidbasen har en tvärsnittsdesign med extra stor spännvidd, vilket förbättrar det effektiva stödet och stabiliteten när sadelmatningsaxeln rör sig upp och ner.
· Den statiska precisionsjusteringsanordningen för sadeln förbättrar effektivt vridningsdeformationen av den övre glidbasen i XY axiell riktning orsakad av den hårda skenans breda spann, vilket säkerställer optimal rörelse rakhet för den kompenserade Y-axeln.

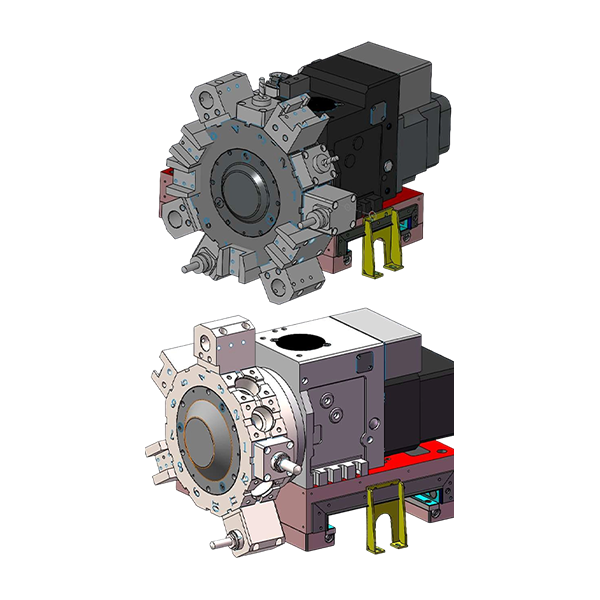

Power Turret

CKD550
· Den övre slidens skenkonstruktion med stor spännvidd ökar skärstyvheten och förbättrar avsevärt stabiliteten.
· Revolverrotationen styrs av en servomotor, vilket möjliggör snabbt och pålitligt verktygsval. Den använder ett BMT55-torn med 12-stationsdesign, vilket förbättrar den kraftiga fräsprestandan hos Y-axelinterpolationsmaskinen.
CKD750
· Den övre slidens skenkonstruktion med stor spännvidd ökar skärstyvheten och förbättrar avsevärt stabiliteten.
· Revolverrotationen styrs av en servomotor, vilket möjliggör snabbt och pålitligt verktygsval. Den använder ett BMT65-torn med 12-stationsdesign, vilket förbättrar den kraftiga fräsprestandan hos Y-axelinterpolationsmaskinen.

Stjärtstock

W-axeln har en dubbelhärdad styrbana, vilket ökar den effektiva spännvidden och ger optimal matningsstyvhet.

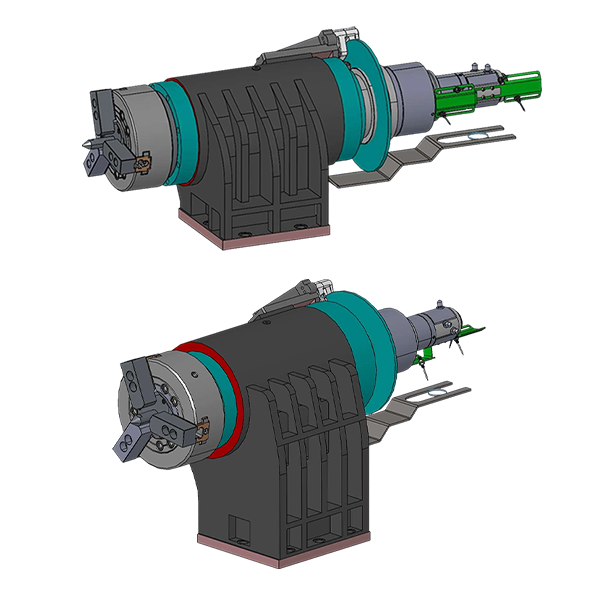

Elektrisk spindel

CKD550
·W-axelns underspindel är en elektrisk spindel med en effekt på 235Nm, vilket effektivt förbättrar den synkrona rotationen av huvud- och underspindeln, vilket ger optimal matningsstyvhet.
·Chuck A2-6 (10 tum), klämma med tre käftar och dubbel hydraulisk drivning av utstötsstift, bekvämt för arbetsstycken som kräver delar av utstötsstifttyp.

CKD750
·W-axelns underspindel är en elektrisk spindel med ett vridmoment på 350Nm, vilket effektivt förbättrar den synkrona rotationen av huvud- och underspindeln, vilket ger optimal matningsstyvhet.
· Chuck A2-8 (12 tum), klämma med tre käftar och dubbel hydraulisk drivning av ejektorstift, bekvämt för arbetsstycken som kräver delar av utkastarstifttyp.

Center vila

W-axelns mittstöd följer Z-axelns sadel, vilket effektivt förbättrar den synkrona rotationen av arbetsstycken på huvud- och underspindeln.
