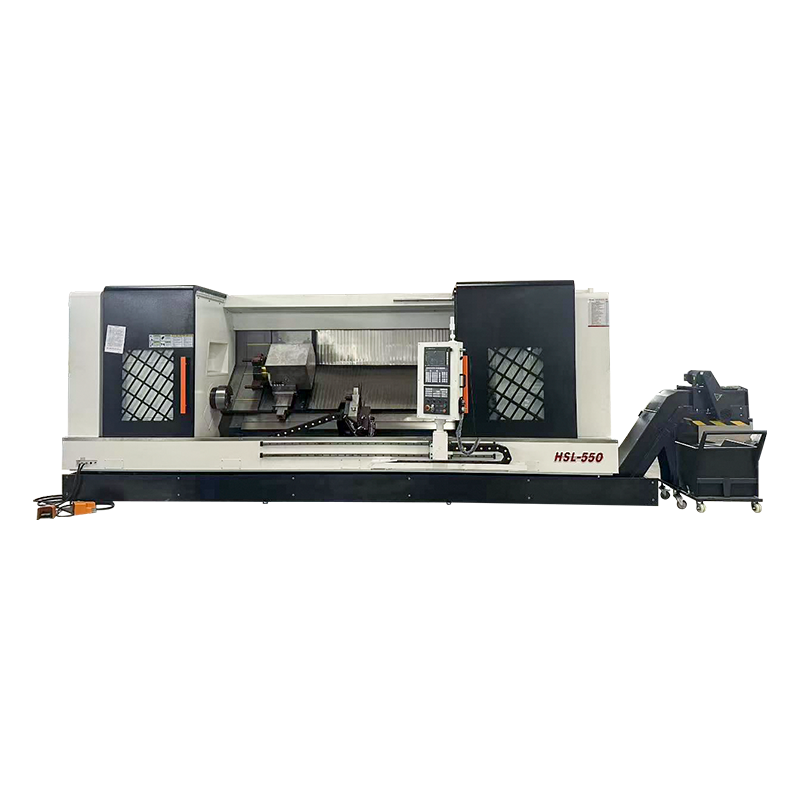

HSL-serien - Kraftig dubbelspindelsvarvnings- och fräsmaskin

Vad "Heavy-Duty" verkligen betyder vid CNC-skärning

I riktiga verkstäder handlar ”heavy-duty” mindre om broschyrvikt och mer om huruvida maskinen kan hålla geometrin när du trycker på spånlast. En praktisk regel: stelhet visar sig som stabil spindelbelastning, konsekvent ytfinish och repeterbara dimensioner under samma skärparametrar. Om dina delar börjar glida efter några timmar är den begränsande faktorn vanligtvis struktur, stöd för styrbanan eller termiskt beteende – inte verktygsbanan.

Styvhetsindikatorer som köpare kan verifiera

• Klipp ut samma funktion i början och slutet av ett skift; jämför storleksdrift (termisk struktur).
• Lyssna efter chatterstart när matningen ökar – tidig chatt indikerar ofta svag loopstyvhet.
• Kontrollera axelomkastningsmärken på raka väggar—glapp/servotrimning och styrvägsförspänningar visas här.
• Mät planhet efter tung beläggning; strukturell återhämtning spelar lika stor roll som spindelkraft.

Från vår sida håller vi kvalitetskontrollen stram från gjutning till montering eftersom löftet om "heavy-duty" endast är verkligt när hela styvhetskedjan är konsekvent.

Spindelkraft vs vridmoment: där skärkapaciteten kommer ifrån

Många köpare jämför endast toppkW av Kraftig skärande CNC-maskin , men tung skärning beror på vridmoment vid det varvtal du faktiskt använder . Grovbearbetning av stål vid lågt till medelvarv per minut kräver vridmoment; Höghastighetsfinish kräver kraft och balans. Om du kör stora planfräsar eller djupa spår, fråga efter vridmomentkurvan eller åtminstone det nominella vridmomentbandet.

Snabb matchningsvägledning

Styrbanor och slipning: Varför "Smooth Motion" påverkar noggrannheten

Skärstabiliteten beror på rörelsekvaliteten. Även med bra servon påverkar styrningens rakhet, förspänningskonsistens och kontaktgeometri vibrationer och konturfel. Det är därför anläggningar som ytslipmaskiner och styrvägsslipmaskiner är viktiga: de tillåter strängare kontroll över det glidande/rullande gränssnittet där noggrannheten faktiskt lever.

Vanliga symtom och vad de brukar tyda på

• Vågig yta på lägenheter: ojämn resonansfriktion eller otillräcklig dämpning.
• Hörnutbuktningar i konturerna: accelerationsgränser, servoföljningsfel eller stick-slip.
• Storleksvariation mellan axlar: fel på styrningsgeometrin eller problem med kulskruvens inriktning.
• Periodiska märken: kulskruvens stigningsfel, effekter på kodarupplösningen eller mekaniskt avbrott.

I vår produktionslinje fortsätter vi att slipa och montera i samma kvalitetsslinga så att rörelsejämnheten förblir konsekvent från en maskin till nästa.

Svarv-fräsningskomposit: varifrån den verkliga effektiviteten kommer

Svarv-fräskomposit är inte bara "fler funktioner". Effektiviteten kommer från att minska återklämning och referensöverföringar. Varje gång du flyttar en del till en andra installation lägger du till uppstaplingsfel, hanteringstid och risk för skrot. Med sammansatt bearbetning är målet en fastspänning, komplett bearbetning -särskilt värdefullt för delar med koaxialitet, koncentricitet och positionstoleranser.

När kompositbearbetning är som mest värdefull

• Delar som kräver tät koncentricitet mellan svarvade OD/ID och frästa funktioner.
• Komponenter med vinklade hål eller kilspår som måste referera till ett vridningsdatum.
• Högmixjobb där inställningstiden dominerar skärtiden.
• Tunnväggiga delar som deformeras när de lossas och kläms igen.

Vi investerar alla FoU-resurser i kompositteknik, eftersom iterationshastigheten är viktig: snabbare uppgraderingar leder till verkliga cykeltidsbesparingar på din verkstadsgolv.

Workholding Strategi: The Hidden Cost Driver

Många "kapacitetsproblem" är faktiskt problem med arbetsmiljön. Om en del rör sig under belastning, kommer du att minska matningen, lägga till fjäderpassager eller acceptera skrot – inget av det syns i maskinspecifikationerna. A Kraftig skärande CNC-maskin presterar bäst när fixturslingans styvhet matchar maskinslingans styvhet.

Praktiska kontroller innan du skyller på maskinen

1. Markera delen och fixturen, kör ett grovbearbetningspass och verifiera sedan eventuella förskjutningar vid vittnesmärkena.
2. Mät förvrängning av delen efter lossning; deformation indikerar spännstrategiproblem.
3. Minska överhäng och öka stödpunkterna; styvheten skalar kraftigt med hävstångseffekt.
4. Kontrollera käftens/fixturens kontaktyta; små kontaktfläckar koncentrerar stress och glider.

Om du delar dina typiska delritningar och måltoleranser rekommenderar jag vanligtvis fixturkoncept som gör tung skärning förutsägbar snarare än "bräcklig".

Termisk hantering: varför precision avviker mellan skift

Termiskt beteende är en av de mest förbisedda faktorerna vid kraftig skärning. Värme kommer från spindellager, motorer, skärenergi, kylvätsketemperatur och omgivningsvariationer. Resultatet är långsam geometriändring. Det viktiga är inte "ingen värme", utan förutsägbar, kompenserbar värme .

Vad köpare bör fråga om

• Uppvärmningstid för att stabilisera nyckeldimensioner under typiskt varvtal/belastning.
• Kyllayout (spindel, motorer, kulskruvar) och kylvätsketemperaturkontroll.
• Termisk kompensationsförmåga i CNC-systemet (om tillämpligt).
• Repeterbarhet efter övergångar från tomgång till skärning (vanligt i jobbbutiker).
