Svarvning och fräsning av kompositbearbetningscenter: Komplett guide till urval och tillämpningar

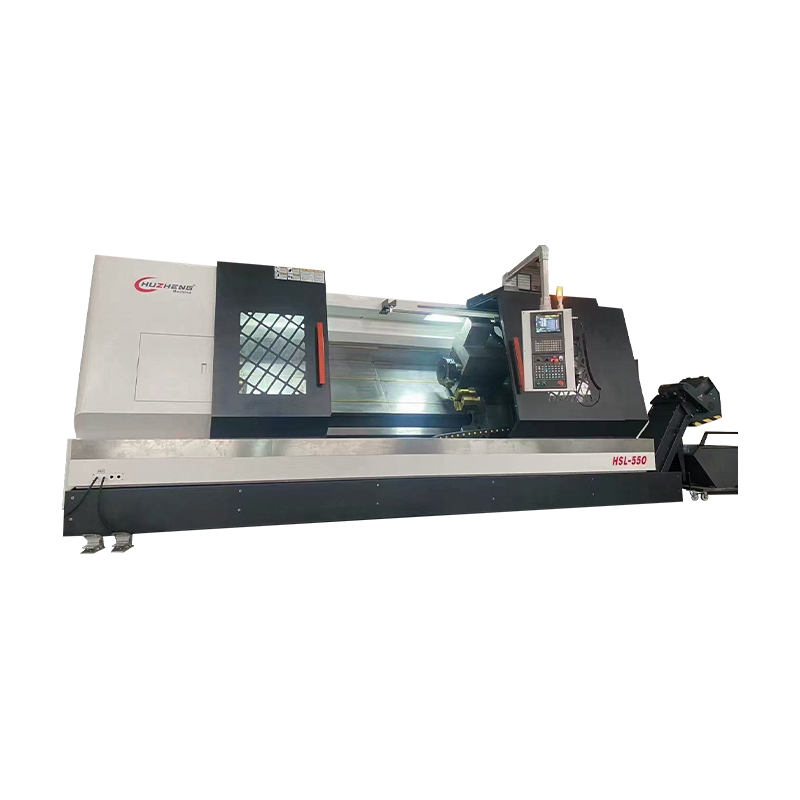

Vad är ett svarvnings- och fräskompositbearbetningscenter?

Ett svarvnings- och fräskompositbearbetningscenter – även kallat svarvfräscenter, multitasking-bearbetningscenter eller frässvarvmaskin – är en avancerad CNC-maskin som kombinerar kapaciteten hos en svarv och ett bearbetningscenter till en enda integrerad plattform. Istället för att flytta ett arbetsstycke mellan separata svarv- och fräsmaskiner, slutför ett kompositbearbetningscenter både rotationssvarvning och prismatisk fräsning, borrning och borrning i en uppsättning, ofta utan någon manuell ompositionering av detaljen.

Traditionella arbetsflöden för bearbetning krävde att en del först vändes på en CNC-svarv och sedan överfördes till ett vertikalt eller horisontellt bearbetningscenter för fräsning, borrning och gängning. Varje överföring introducerade inställningstid, potentiella fixturfel och kumulativa dimensionstoleranser. Ett svarvnings- och fräskompositcentrum eliminerar dessa mellansteg genom att integrera en spänningsförande verktygsspindel (eller ett helt frässpindelhuvud) med en svarvspindel, en C-axel (rotationspositionering på huvudspindeln) och ofta en Y-axel för fräsoperationer utanför centrum.

Dessa maskiner är ryggraden i precisionstillverkning inom industrier som flyg, bil, olja och gas, medicintekniska produkter och försvar, där komplexa delar med snäva toleranser måste produceras effektivt och upprepade gånger. Att förstå hur svarvfräsmaskiner fungerar, vilka konfigurationer som finns tillgängliga och hur man väljer rätt maskin är avgörande för alla tillverkare som överväger denna teknik.

Kärnaxlar och strukturella konfigurationer

Förmågan hos en svarvning och fräsning av kompositbearbetningscenter definieras till stor del av dess axelkonfiguration. Fler axlar betyder att mer komplexa geometrier kan bearbetas i en enda uppsättning, men de innebär också högre maskinkostnad och större programmeringskomplexitet. Att förstå varje axels roll hjälper dig att utvärdera om en given maskin matchar dina produktionskrav.

Standard axelkonfiguration

Ett grundläggande svarvfräscentrum inkluderar X- och Z-axlar (standardsvarvar linjära axlar), en C-axel (indexering eller kontinuerlig rotation av huvudspindeln för vinkelpositionering) och spänningsförande verktyg i revolvern för drivna fräs- och borrverktyg. Denna konfiguration hanterar de flesta prismatiska egenskaperna på axeldelar - korsborrade hål, plattor, kilspår, radiell fräsning - så länge de är på den yttre diametern eller ytan av delen och inte kräver fräsning djupt in i detaljens profil.

Y-axel för off-center bearbetning

Genom att lägga till en Y-axel till ett svarv- och fräscentrum låser man upp fräsningsmöjligheter utanför centrum – möjligheten att fräsa detaljer som inte är på delens mittlinje. Detta är viktigt för bearbetning av excentriska hål, vinklade slitsar, fickor på plana ytor och komplexa profiler som inte kan produceras med enbart X-Z-C-rörelse. Y-axeln flyttar revolvern vinkelrätt mot Z-axeln i det vertikala planet, vilket ger spänningsförande verktyg en äkta treaxlig fräsförmåga i förhållande till detaljen. De flesta seriösa multitasking-svarvfräsmaskiner inkluderar en Y-axel som standard eller som ett högprioriterat alternativ.

Underspindel för komplett bearbetning av delar

En underspindel (även kallad sekundärspindel eller motspindel) är en andra vridspindel placerad mitt emot huvudspindeln. Efter att ha avslutat front-end-operationer, överför huvudspindeln delen direkt till sub-spindeln, som griper den bearbetade delen och presenterar den obearbetade änden för ytterligare operationer - utan någon manuell omchucking. Detta möjliggör fullständig bearbetning av båda ändarna av en del i en enda maskincykel, vilket eliminerar behovet av en andra installation helt. Subspindelmaskiner är särskilt värdefulla för stångmatad produktion av komplexa svarvade frästa detaljer i medelstora till höga volymer.

B-axel fräshuvud

De mest kapabla svarvfräskonfigurationerna inkluderar en B-axel - en roterande axel som lutar frässpindelns huvud från 0° (parallellt med Z-axeln, för svarvning) genom 90° (vinkelrätt mot Z-axeln, för planfräsning) och till godtyckliga vinklar däremellan. Ett B-axligt fräshuvud förvandlar maskinen till en äkta 5-axlig simultan bearbetningsplattform, som kan producera mycket komplexa konturytor, vinklade hål och sammansatta vinklar i en enda uppsättning. Dessa maskiner överbryggar klyftan mellan traditionella svarvfräscentra och fulla 5-axliga bearbetningscentra och används i stor utsträckning inom flyg- och rymdtillverkning och tillverkning av medicinska implantat.

Svarvning vs. fräsoperationer: Vad kompositcentret gör i varje läge

För att få ut det mesta av ett svarvnings- och fräskompositbearbetningscenter måste operatörer och programmerare förstå skillnaderna mellan hur maskinen beter sig i svarvningsläge kontra fräsläge, och hur man sekvenserar operationer effektivt mellan de två.

I svarvläge roterar huvudspindeln arbetsstycket med hög hastighet medan fasta skärverktyg (eller stationära spänningsförande verktyg) tar bort material i en roterande skärande åtgärd. Cylindriska profiler, avsmalningar, gängor, spår, hål och ytoperationer utförs alla i svarvningsläge. Huvudspindelhastigheten, matningshastigheten och skärdjupet måste optimeras för arbetsstyckets material och geometrin som produceras, enligt samma principer som konventionell CNC-svarvprogrammering.

I fräsläge låser huvudspindeln till ett specifikt vinkelläge (C-axelindexering) eller roterar långsamt under CNC-kontroll (C-axelinterpolation) medan den levande verktygsspindeln i revolverhuvudet eller B-axelns fräshuvud roterar skärverktyget. Material avlägsnas av det roterande verktyget snarare än av det roterande arbetsstycket. Fickor, slitsar, tvärhål, plana ytor, konturer och komplexa 3D-ytor produceras alla i fräsläge. C-axeln interpolerar med X- och Z- (och Y)-axlarna för att generera eventuell erforderlig ytgeometri.

Viktiga tekniska specifikationer att utvärdera

När du utvärderar svarvnings- och fräsningsanläggningar för kompositbearbetning måste en bred uppsättning tekniska parametrar matchas till dina specifika produktionskrav. Tabellen nedan täcker de viktigaste specifikationerna och vad du ska leta efter:

Stora fördelar med Turn-Mill kompositbearbetning

Affärsfallet för att investera i ett svarvnings- och fräsningscenter för kompositbearbetning vilar på en uppsättning konkreta, kvantifierbara fördelar jämfört med konventionella arbetsflöden med flera maskiner. Dessa fördelar förstärks över tid, särskilt i högmixade, precisionsdrivna produktionsmiljöer.

• Minskade inställningar och hanteringstid: Att eliminera maskinöverföringar mellan en svarv och ett bearbetningscenter kan minska den totala installations- och hanteringstiden med 50–80 % för komplexa delar. Varje uppsättning som tas bort tar också bort en potentiell källa till fixturfel och dimensionsvariationer.
• Förbättrad geometrisk noggrannhet: När alla funktioner är bearbetade i förhållande till samma datum utan omchuckning, är koaxialiteten, vinkelrätheten och positionstoleranserna mellan svarvade och frästa detaljer betydligt snävare än vad som kan uppnås över två separata maskiner och inställningar. Detta är avgörande för precisionskomponenter som hydrauliska ventiler, flygbeslag och kirurgiska implantat.
• Kortare ledtider och lägre WIP: Delar rör sig genom butiken som kompletta eller nästan kompletta enheter istället för att stå i köer mellan maskinerna. Den totala ledtiden för komplexa svarvade detaljer kan reduceras från dagar till timmar, vilket dramatiskt minskar lager pågående arbete och förbättrar lyhördheten för förändringar i kundernas efterfrågan.
• Krav på lägre golvyta: Ett multitasking-bearbetningscenter upptar vanligtvis mindre golvyta än svarven plus bearbetningscenter som det ersätter, samtidigt som det eliminerar materialhanteringsutrustningen mellan maskinerna, arbetsfixturerna och uppställningsytor som krävs i en multimaskincell.
• Minskat operatörsarbete per del: Med en underspindel och stångmatare, kan många svarv- och fräskompositcenter köra släckt under längre perioder vid stångmatad produktion, med en operatör som hanterar flera maskiner samtidigt istället för att delta i en enda dedikerad svarv eller kvarn.
• Möjliggör bearbetning av tidigare svåra geometrier: Funktioner som skulle kräva specialiserade fixturer eller inställningar för fjärde/femte axeln på konventionella maskiner kan ofta produceras enkelt på ett B-axelsvarvverkscenter, vilket öppnar upp för nya detaljgeometrier som tidigare var oöverkomliga att tillverka.

Typiska delar producerade på svarvning och fräsning av kompositcentra

Inte alla delar motiverar ett kompositcenter för svarvfräs – enkla cylindriska delar utan fräsfunktioner produceras fortfarande ofta mer ekonomiskt på en konventionell CNC-svarv. Den sweet spot för kompositbearbetning är delar som kombinerar betydande svarvinnehåll med meningsfulla krav på fräsning, borrning eller gängning. Här är applikationskategorierna där dessa maskiner levererar störst värde:

• Strukturella komponenter för flygindustrin: Landningsställskomponenter, ställdonshöljen, strukturella beslag i titan och turbinaxelenheter kombinerar alla komplexa svarvprofiler med precisionsfrästa egenskaper och snäva geometriska toleranser - exakt den profil som passar ett B-axelsvarvverkscentrum.
• Verktyg för olja och gas i borrhålet: Borrkragar, stabilisatorkroppar, MWD-verktygshus och ventilkroppar är stora, tunga svarvade delar med komplexa korsborrade portar, frästa plattor och precisionsgängade anslutningar. Deras storlek och komplexitet gör kompositbearbetning mycket fördelaktigt.
• Medicinska implantat och kirurgiska instrument: Ortopediska implantat som benskruvar, ryggradsburar och höftstammar kräver svarvade yttre profiler i kombination med exakt frästa benkontaktstrukturer, slitsar och korshål – allt i svåra biokompatibla material som titan och kobolt-krom.
• Precisionskomponenter för fordon: Kamaxlar, vevaxlar, transmissionsaxlar och hydrauliska styrventilspolar är stora, komplexa rotationsdelar med frästa kilspår, korsborrade oljepassager och precisionsslipade axeltappar som drar nytta av kompositbearbetning, särskilt vid prototyp- och låg-till-medelvolymproduktion.
• Vätskekraft och hydrauliska komponenter: Hydrauliska grenrörskroppar, ventilspolar, pumpaxlar och cylinderstänger kombinerar svarvade hål och ytterdiameter med precisionsfrästa portytor, korsborrade passager och gängade anslutningar som kan utföras i en uppsättning på ett kompositcenter.

CNC-styrsystem och CAM-programmering för kompositbearbetning

Programmeringskomplexiteten för ett svarvnings- och fräsningskompositbearbetningscenter är avsevärt högre än för en konventionell svarv eller ett bearbetningscenter. Moderna maskiner förlitar sig på avancerade CNC-kontroller — främst FANUC 31i-B5, Siemens SINUMERIK 840D sl, Mazatrol Smooth och Okuma OSP-P300 — som tillhandahåller integrerade svarv- och fräscykler, flerkanalsprogrammering för samtidig spindel- och subspindeloperationer när en B-axlig interpolis och 5-axlig drift är närvarande.

CAM-mjukvaran spelar en lika viktig roll. Program för komplexa svarvfräsdelar skrivs sällan manuellt – interaktionen mellan svarvcykler, C-axelfräsning, Y-axel off-center funktioner och B-axels samtidiga 5-axliga skär kräver dedikerad multitasking CAM-programvara. Ledande CAM-plattformar för vändfräsprogrammering inkluderar Mastercam Mill-Turn, Siemens NX CAM, Hypermill TURN/MILL och Esprit. Dessa verktyg simulerar hela maskinens envelopp inklusive revolver, underspindel och stabil vilogeometri för att upptäcka kollisioner innan programmet körs på den faktiska maskinen – ett kritiskt säkerhets- och kvalitetskontrollsteg med tanke på komplexiteten i fleraxliga kompositbearbetningscykler.

Synkronisering och flerkanalsprogrammering

En av de mest kraftfulla – och mest programmeringskrävande – funktionerna hos ett svarvfräscenter med en underspindel är möjligheten att utföra samtidiga operationer på båda spindlarna samtidigt. CNC-kontrollen hanterar två (eller flera) oberoende exekveringskanaler som kan köras parallellt, synkroniserade med väntekoder som säkerställer operationer på en spindelpaus tills en nödvändig operation på den andra spindeln slutförs. Korrekt optimerad synkronisering minskar dramatiskt den totala cykeltiden genom att överlappa huvudspindeln och underspindeloperationerna, men det kräver noggrann programmering, simulering och bevisning för att utföras korrekt och säkert.

Hur man väljer rätt svarvnings- och fräskompositbearbetningscenter

Att välja ett kompositbearbetningscenter är ett betydande kapitalinvesteringsbeslut, och utbudet av tillgängliga konfigurationer – från grundläggande revolversvarvar i revolverstil till fulla 5-axliga B-axliga multitaskingcenter – är brett. Att arbeta igenom följande beslutsram hjälper till att identifiera rätt maskinklass för din applikationsportfölj.

• Analysera din delportfölj först: Granska de delar du tänker producera på maskinen. Kategorisera dem genom svarvningsinnehåll, fräskomplexitet, material, toleranser och volym. Denna analys avgör om du behöver en Y-axel, en underspindel, en B-axel eller bara en väl specificerad revolversvarv med levande verktyg. Undvik att överspecificera — B-axelns förmåga tillför kostnader och programmeringsoverhead som endast motiveras av genuint komplexa detaljgeometrier.
• Matcha spindelprestanda till ditt material: Flyg- och rymdbearbetning av titan och nickellegeringar kräver högt spindelvridmoment vid måttliga hastigheter och styv maskinstruktur. Höghastighetsbearbetning av aluminium kräver bearbetning med högt varvtal under spänning och utmärkt spånevakuering. Kontrollera att maskinens spindelmomentkurvor och strukturella styvhet matchar dina mest krävande skärapplikationer.
• Utvärdera verktygshållarsystemet: BMT-verktygssystem (Built-in Motor Turret) ger betydligt högre verktygsstyvhet och kraft än konventionella VDI-drivna revolverkonstruktioner. För tunga fräspassager på ett svarvfräscenter är BMT-verktyg värt den extra investeringen. Kontrollera antalet aktiva verktygsstationer, kompatibilitet med verktygsskaftstorlek och tillgängligheten av vinkelhuvuden och specialverktygsadaptrar.
• Tänk på automatiseringskompatibilitet: Om du tänker köra släckt ljus eller integrera maskinen i en automatiserad cell, bekräfta stavmatarkompatibilitet, portallastargränssnittsalternativ, tillgänglighet för pallväxlare (för chuckarbete) och CNC-kontrollens stöd för automationsprotokoll som MTConnect eller OPC-UA för Industry 4.0-integration.
• Bedöm leverantörens applikationsstöd: Kompositbearbetningscentra är komplexa, och kvaliteten på support efter installation – applikationsteknik, CAM-postprocessorutveckling, utbildning och reservdelstillgänglighet – varierar avsevärt mellan maskintillverkare. Begär referensbesök på befintliga installationer som kör liknande delar innan du förbinder dig till ett köp.

Ledande tillverkare av svarvnings- och fräsningsmaskiner för kompositbearbetning inkluderar Mazak (Integrex-serien), DMG Mori (NTX- och CTX-serien), Okuma (MULTUS-serien), Doosan (Puma MX-serien), Nakamura-Tome, Index och Miyano. Varje byggare har styrkor i särskilda konfigurationer, storleksintervall och industriapplikationer, så att utvärdera flera alternativ mot dina specifika delkrav och produktionsmiljö är alltid värt besväret innan du gör ett slutgiltigt urval.
