Femaxliga fräs- och svarvmaskiner: hur de fungerar, vad de kan göra och när de är värda investeringen

Vad en femaxlig fräs- och svarvmaskin är – och varför den förändrar vad som är möjligt

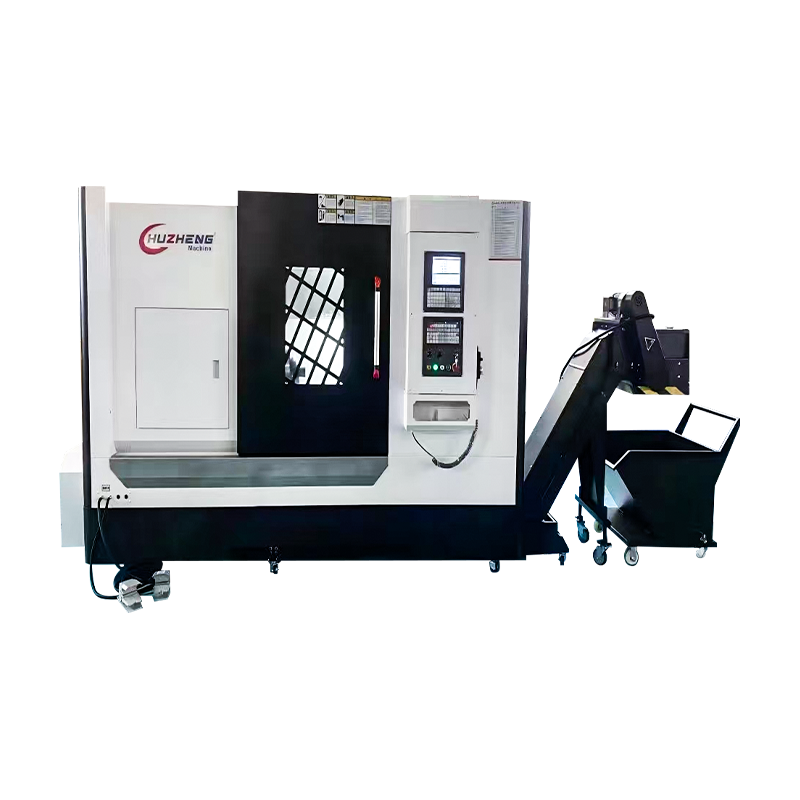

A femaxlig fräs- och svarvmaskin är en multifunktionsmaskin som kombinerar den fulla kapaciteten hos ett 5-axligt bearbetningscenter – samtidig konturering över tre linjära axlar (X, Y, Z) och två roterande axlar (vanligtvis A och B, eller B och C) – med en svarvspindel som kan rotera arbetsstycket för konventionella och hårda svarvningsoperationer. Resultatet är en enda maskin som kan producera praktiskt taget vilken geometri som helst som en deldesigner kan specificera: friformade skulpterade ytor, sammansatta vinkelhål, underskurna egenskaper, svarvade diametrar, gängor och komplett fram- och bakbearbetning, allt utan att ta bort delen från dess initiala fastspänning.

Treaxliga bearbetningscentra och CNC-svarvar var precisionstillverkningens arbetshästar i årtionden, och de är fortfarande lämpliga för geometriskt enkla detaljer. Men i takt med att produktdesignerna har blivit mer komplexa – drivna av lättviktskrav inom flyg- och bilindustrin, miniatyrisering av medicinsk utrustning och prestandaoptimering i energiutrustning – har antalet inställningar som krävs för att slutföra en del på konventionella maskiner vuxit till tre, fyra, fem eller fler. Varje inställning introducerar positionsfel, hanteringsrisk och icke-klipptid. En femaxlig fräsmaskin kollapsar denna sekvens till en enda fastspänning, vilket eliminerar ackumulerade fel och dramatiskt förkortar den totala tiden från råmaterial till färdig detalj.

Maskinkategorin är känd under flera namn i branschen - 5-axligt fräs-svarvcenter, svarvningscenter, fleraxligt svarvcenter och 5-axligt multi-tasking-maskin - alla hänvisar till samma grundläggande förmåga: integrationen av högaxlad fräsning med svarvning i en plattform. Ledande maskinverktygstillverkare som erbjuder plattformar i denna kategori inkluderar DMG Mori (CMX- och CTX-serien), Mazak (Integrex-serien), Okuma (Multus-serien), Index, WFL Millturn Technologies och Hermle, var och en med distinkta maskinarkitekturer som passar olika arbetsstyckesstorlekar, produktionsvolymer och branschkrav.

De fem axlarna förklarade: Vad varje axel bidrar till bearbetningsförmågan

Att förstå vad varje axel i en femaxlig frässvarvsmaskin gör – och vilken ytterligare kapacitet varje roterande axel tillför över en enklare konfiguration – är väsentligt för att utvärdera om en given maskin matchar ett produktionskrav. Att lägga till axlar ökar kapaciteten men ökar också programmeringskomplexiteten, maskinkostnaden och den kompetensnivå som krävs för att driva maskinen effektivt. Beslutet att specificera 5-axlig kapacitet i stället för 3 2 eller 4-axlig kapacitet bör motiveras av de specifika delegenskaper som kräver det.

X, Y och Z: De tre linjära axlarna

De tre linjära axlarna definierar maskinens kartesiska arbetshölje - den fysiska volymen inom vilken skärverktyget kan nå vilken punkt som helst. X-axelns rörelse styr räckvidden i sidled över maskinbädden; Z-axelns rörelse bestämmer skärdjupet längs huvudspindelns axel; Y-axelrörelse möjliggör fräsning utanför centrumlinjen ovanför och under delens mittlinje. I en fräsvarvsmaskin är Y-axeln särskilt viktig eftersom det är det som skiljer maskinen från en enklare CNC-svarv med spänningsförande verktyg — utan Y-axelrörelse, är off-center funktioner som excentriska hål, parallella nyckelspår och radiellt förskjutna borrade hål antingen omöjliga eller kräver kreativa och felaktiga lösningar med C-axelrotation i kombination med C-axelrotation.

B-axel: Tiltande frässpindel

B-axeln på en femaxlig fräs-varvmaskin är en roterande axel som lutar frässpindeln i X-Z-planet - vanligtvis genom ett område på -30° till 210° eller liknande, beroende på maskinkonstruktionen. Denna tiltningsförmåga är funktionen som möjliggör äkta 5-axlig samtidig konturering på en plattform med vändsvarv. Med B-axeln kan skärverktyget närma sig vilken yta som helst på arbetsstycket från vilken vinkel som helst inom maskinens geometriska hölje, vilket möjliggör borrning av sammansatt vinkelhål, underskuren fräsning, bearbetning av impellerblad, profilering av turbinskovlar och ytkonturering i fri form som kräver att verktygsaxeln kontinuerligt ändrar orientering i förhållande till arbetsstyckets yta. B-axeln tillåter också att frässpindeln indexeras till horisontellt läge för svarvningsoperationer — svarvverktyget hålls effektivt i en exakt vinkel i förhållande till den roterande arbetsstyckets spindel, vilket möjliggör hårdsvarvning och gängsvarvning med frässpindelns kraftfulla drivsystem.

C-axel: Vridspindeln som positioneringsaxel

C-axeln är den roterande axeln för huvudarbetsstyckets svarvspindel, programmerbar som en fullständig CNC-positionerings- och konturaxel snarare än bara en kontinuerligt roterande drivning. För svarvning driver C-axeln arbetsstycket med erforderlig spindelhastighet. För fräs- och borroperationer indexerar C-axeln arbetsstycket till valfri vinkelposition - klockning av ett tvärhål till ett specifikt vinkelförhållande med en vänd plan, positionering av en bulthålscirkel eller orientering av en kilspår till ett gängdatum. Vid 5-axlig simultanfräsning kan C-axeln användas som en koordinerad konturaxel tillsammans med B-axelns tilt för att bearbeta spiralfunktioner, cylinderkamprofiler och spiralformade räfflor på roterande delar - operationer som kräver synkroniserad rörelse av både verktygsorienteringen och arbetsstyckets rotation.

Maskinkonfigurationer: Hur femaxliga kvarnsvarvcenter är uppbyggda

Femaxliga fräs- och svarvmaskiner är byggda i flera strukturella konfigurationer som återspeglar olika tillvägagångssätt för att uppnå de erforderliga axelrörelserna, arbetsstyckets kapacitet, styvhet och tillgänglighet. Varje konfiguration ger olika kompromisser mellan styvhet, arbetsområde, spånavtryck och maskinfotavtryck. Att förstå dessa arkitektoniska skillnader hjälper köpare att matcha en maskinplattform till det specifika delstorleksintervall och produktionsmiljö de planerar för.

Horisontell svarvspindel med B-axel fräshuvud

Den vanligaste konfigurationen för medelstora till stora femaxliga fräs-varvcentrum placerar huvudarbetsstyckets spindel horisontellt - som en konventionell CNC-svarv - med en separat frässpindel monterad på ett B-axelsvänghuvud på maskinpelaren. Svarvspindeln roterar arbetsstycket för svarvningsoperationer medan fräshuvudet lutar för att utföra fleraxlig fräsning. Den här konfigurationen hanterar det bredaste utbudet av axel- och chuckarbeten och drar nytta av horisontell spånevakuering – spån faller bort från arbetsstycket av gravitationen, vilket minskar risken för skärning och termiska skador. Maskiner i den här konfigurationen från Mazak (Integrex i-series), Okuma (Multus B) och DMG Mori (CTX beta TC) är de mest utbredda plattformarna inom precisionsteknik och tillverkning av rymdkomponenter.

Mill-Turn Centers med sub-spindel och nedre revolver

Många femaxliga plattformar med frässvarv har en andra underspindel som plockar delen från huvudspindeln efter att frontbearbetningen är klar och presenterar baksidan för simultan eller sekventiell bakre bearbetning. Ett nedre revolver ger ytterligare statisk och driven verktyg för samtidiga operationer - den övre B-axelns frässpindel har en delfunktion medan det nedre revolvern samtidigt utför svarvning eller borrning på en annan diameter. Denna simultan skärningskapacitet med flera verktyg är det som möjliggör kortast möjliga cykeltider på komplexa delar och är konfigurationsstandarden för högvolymproduktion av komplexa flyg- och energikomponenter där maskinutnyttjandegrad och cykeltid direkt driver enhetskostnaden.

Maskiner av golvtyp och portalfrässvarv

För mycket stora arbetsstycken – kraftgenereringsaxlar, stora strukturkomponenter för flyg- och rymdindustrin, olje- och gasventilkroppar och vindkraftverkskomponenter – ger golvtyp och portal femaxlade kvarnsvarvmaskiner det arbetsområde och den strukturella styvhet som krävs. WFL Millturn Technologies specialiserar sig på detta segment och producerar maskiner som kan bearbeta axlar upp till 5 meter i längd och 1 meter i diameter med full 5-axlig fräsförmåga. Dessa maskiner inkluderar ofta flera frässpindlar, djuphålsborrningsenheter och mätsystem i processen integrerade i maskinstrukturen, vilket möjliggör fullständig bearbetning av delar som skulle kräva en dedikerad maskinverkstad och flera specialiserade maskiner i en konventionell tillverkningsmetod.

Branscher och delar som förlitar sig på femaxlig fräsvarvsbearbetning

Femaxliga fräs- och svarvmaskiner har blivit oumbärliga i industrier där delars komplexitet, materialsvårigheter, krav på dimensionsnoggrannhet och det ekonomiska trycket att minska inställningarna sammanfaller. Följande sektorer står för majoriteten av femaxliga fabriksvarvningsmaskiner världen över, och de detaljtyper de producerar illustrerar exakt varför tekniken är motiverad framför enklare alternativ.

Aerospace: Strukturella komponenter och roterande delar

Aerospace är den största enskilda marknaden för femaxliga svarvmaskiner. Turbinmotoraxlar, blisk (bladskivor), pumphjul, konstruktionsdelar och landningsställskomponenter kombinerar svarvade lagertappar, frästa aerodynamiska profiler, borrade kylkanaler och sammansatta vinkelegenskaper i titan, Inconel och höghållfasta aluminiumlegeringar som är svåra att bearbeta och producerar dyrt skrot när fel uppstår. En enda blisk – en rotorskiva med integrerat blad som ersätter en konventionell bladskiva – kräver 5-axlig samtidig konturering för att bearbeta de komplexa tredimensionella bladprofilerna mellan intilliggande blad, kombinerat med vridning av navhålet och fälgen. Endast en femaxlig fräsmaskin kan komplettera denna komponent i ett hanterbart antal inställningar samtidigt som de positionstoleranser mellan bladform och navdatum som motorkonstruktionen kräver bibehålls.

Tillverkning av medicinsk utrustning

Ortopediska implantat, kirurgiska instrument och tandimplantatkomponenter representerar några av de mest krävande arbetsstyckena inom precisionstillverkning. Höft- och knäimplantatkomponenter i titan kombinerar högpolerade sfäriska lagerytor (kräver 5-axlig konturering för att uppnå den geometriska noggrannhet som krävs för ledfunktion), avsmalnande hål och Morse-avsmalnande (svarvade detaljer) och benfixeringsstrukturer (frästa underskärningar och strukturerade ytor). Medicinsk kvalitet titanlegering Ti-6Al-4V är notoriskt svår att bearbeta - den hårdnar snabbt, leder värme dåligt in i spånet och ger uppbyggd egg på skärverktyg. Att slutföra ett ortopediskt titanimplantat i en eller två uppsättningar på en femaxlig fräsmaskin istället för fyra eller fem uppsättningar över flera maskiner minskar dramatiskt den totala exponeringen av delen för hantering av skador och dimensionell krypning, och förenklar spårbarhetsdokumentationen som krävs av regulatoriska standarder för medicintekniska produkter.

Olja och gas: Ventilkroppar och verktyg i borrhål

Högtrycksventilkroppar, strypaggregat, borrverktyg i borrhål och undervattensgrenrörskomponenter inom olje- och gassektorn kännetecknas av stora, tunga arbetsstycken i korrosionsbeständiga legeringar (duplex rostfritt, Inconel 625, 17-4PH) med komplexa inre borrhålsgeometrier, vinklade öppningar och öppningar med vinklade ytor. De asymmetriska portkonfigurationerna och vinklade korsande hålen i dessa komponenter kräver B-axellutningskapacitet för borrning och interpolationsfräsning vid sammansatta vinklar – egenskaper som är omöjliga att uppnå utan en 5-axlig frässvängförmåga och annars skulle kräva anpassade jiggar och multi-setup-sekvenser som introducerar oacceptabla positioneringsfel i kritiska tätningsytor.

Energi och kraftproduktion

Gasturbinkompressorhjul, ångturbinbladringar, pumphjul och generatorrotoraxlar tillverkas i låga volymer av svårbearbetade superlegeringar och smide med stor diameter som representerar ett enormt materialvärde per arbetsstycke. Det ekonomiska fallet för femaxlig fräsvarvsbearbetning i den här sektorn drivs av materialvärde snarare än volym - en enda Inconel 718 turbinskivsmide kan representera $50 000–200 000 $ i materialkostnad innan någon bearbetning påbörjas. Att färdigställa detta arbetsstycke i en eller två uppsättningar på en beprövad femaxlig frässvarvsplattform eliminerar risken för datumförskjutning som uppstår vid överföring av ett stort, tungt, dyrt smide mellan flera maskiner och fixturer, vilket gör maskinens premiekostnad lätt motiverad av minskningen av skrot- och omarbetningsrisken.

Nyckelspecifikationer som definierar en femaxlig fräsmaskins kapacitet

Att välja en femaxlig fräs- och svarvmaskin kräver utvärdering av en rikare specifikationsuppsättning än för antingen ett fristående bearbetningscenter eller en CNC-svarv. Specifikationerna samverkar — en maskin med ett stort svarvområde men begränsat B-axelområde kan inte bearbeta sammansatta vinklar, och en maskin med utmärkt samtidig 5-axlig konturnoggrannhet men otillräckligt vridningsspindelmoment kan inte utföra produktiv grovbearbetning av stora smidesdelar. Följande tabell täcker de kritiska parametrarna och vad de betyder för maskinens praktiska förmåga.

Termisk kompensation är en specifikationsparameter som inte förekommer framträdande i försäljningslitteraturen men som har en betydande inverkan på maskinens förmåga att upprätthålla positioneringsnoggrannhet under ett helt produktionsskift. När maskinen värms upp genom spindelrotation, axeldrift och skärvärme expanderar maskinstrukturen termiskt i komplexa, olikformiga mönster som förskjuter verktygsspetsens position i förhållande till arbetsstycket med flera mikrometer. Högpresterande femaxliga fräsvarvsmaskiner inkluderar omfattande termiska kompensationssystem – med temperatursensorer fördelade över maskinstrukturen, kombinerat med kompensationsalgoritmer inbyggda i CNC-kontrollen – som kontinuerligt korrigerar axelpositioner för att bibehålla den kalibrerade noggrannheten oavsett termiskt tillstånd. För precisionsflyg och medicinska delar med toleranser som är snävare än ±10 µm, är det ett viktigt steg att verifiera effektiviteten av det termiska kompensationssystemet under ett fabriksacceptanstest vid full produktionsdriftcykel innan leverans av maskin accepteras.

CAM-programmeringsstrategier för femaxlig fräsvarvsbearbetning

Att programmera en femaxlig fräs- och svarvmaskin är betydligt mer komplex än att programmera antingen ett 3-axligt bearbetningscenter eller en CNC-svarv oberoende, och komplexiteten skalas ytterligare när samtidig 5-axlig konturering, samtidiga flerspindliga operationer och delspindelöverföringssekvenser alla finns i samma program. Effektiv programmering kräver både kapabel CAM-programvara och programmerare med djup förståelse för maskinens kinematik, verktygsvägsstrategier som är specifika för 5-axligt frässvarv och maskinens kollisionsgeometri i varje axelkonfiguration.

CAM-programvaruval och efterbehandlingskvalitet

CAM-system med mogen 5-axlig fräs-varv-kapacitet inkluderar Mastercam Mill-Turn, Siemens NX CAM, Hypermill Turn Mill, SolidCAM iMachining och Delcam PowerMill (nu Autodesk). Kvaliteten på postprocessorn – mjukvarumodulen som översätter CAM-verktygsvägar till maskinspecifik G-kod – är lika viktig som själva CAM-systemet. En dåligt konfigurerad postprocessor för en 5-axlig fräsmaskin kan producera kod som exekveras korrekt i CAM-simulering men får maskinens CNC att exekvera B-axelns lutning i en annan rotationsriktning än förväntat, eller misslyckas med att hantera den kinematiska transformationen korrekt vid B-axelpositioner nära maskinens singulära konfigurationer (0 = 9° typiskt B = 9°). Att arbeta med en CAM-postprocessorleverantör som har erfarenhet av det specifika maskinmärket och CNC-styrkombinationen – snarare än att använda en generisk stolpe och anpassa den – rekommenderas starkt för butiker som är nya inom 5-axlig fräsvarvsprogrammering.

Kollisionsundvikande och maskinsimulering

Den komplexa geometrin hos en femaxlig frässvarvsmaskin – med dess B-axelsvänghuvud, stora verktygsmagasin, bakspindel, underspindel, nedre revolver och arbetsomslutning som ändras med varje B-axel och C-axelposition – skapar en kollisionsrisk som är i princip omöjlig att utvärdera mentalt och mycket riskabel att utvärdera på den utvärderade maskinen. Full maskinsimulering med en exakt virtuell maskinmodell – antingen inom CAM-systemet eller i en dedikerad maskinsimuleringsmiljö som Vericut eller NC Simul – är inte valfritt i femaxliga fräsvarvprogram. Det är ett obligatoriskt steg i programmeringsarbetsflödet. Simulering identifierar kollisioner mellan verktygshållare och arbetsstycke, kollisioner mellan spindelhuvud och fixtur och interferens mellan samtidigt aktiva verktygsstationer innan programmet körs på real maskintid, vilket skyddar både maskinen och arbetsstycket från potentiellt katastrofala kollisionshändelser som kostar dagar av stillestånd och betydande reparationskostnader.

Verktygsvägsstrategier som är specifika för arbete med frässvarv

Flera verktygsvägsstrategier är specifika för femaxlig fräsvarvsbearbetning och ger betydligt bättre resultat än att tillämpa standardstrategier för 3-axlig bearbetningscenter på en fräsvarvsmaskin. Fatskärare (linsformade) verktygsbanor använder skäreggar med stor radie i en lutad verktygsvinkel för att bearbeta breda strängar av krökt yta i ett enda pass, vilket dramatiskt minskar antalet passager som krävs för att bearbeta turbinblads- och impellerytformer samtidigt som man uppnår utmärkt ytfinish. Flankfräsning använder sidan av skärverktyget snarare än spetsen för att bearbeta styrda ytor - detta tillvägagångssätt ger jämna, exakta ytor på aerodynamiska profiler på en bråkdel av den tid som krävs av punktkontakt (spetsfräsning) strategier. För svarvade ytor bearbetade med B-axeln lutad ändras de effektiva spån- och frigångsvinklarna för svarvskäret med B-axelns vinkel och måste beaktas i valet av skärdjup och matningshastighet för att bibehålla skärprestanda och undvika skavning.

Arbetshållning, fixering och installation för femaxliga kvarnvarvsoperationer

Arbetshållning på en femaxlig fräsvarvsmaskin måste samtidigt uppfylla klämkraven för svarvning - där centrifugalchuckens käftkrafter vid höga spindelhastigheter måste bibehålla ett säkert grepp - och klämkraven för 5-axlig fräsning, där fixturen inte får hindra B-axelns fräshuvud när det lutar för att närma sig funktioner från flera riktningar. Detta dubbla krav ger mer krävande fixturdesignutmaningar än vad antingen en svarv eller ett bearbetningscenter erbjuder oberoende.

Chuckbackar med låg profil som minimerar radiell projektion ovanför chuckkroppen är väsentliga för arbete med frässvarv eftersom B-axelns huvud sveper genom bågar som för spindelhuset nära arbetsstycket och chucken. Standardstegbackar som används på en konventionell svarv kan orsaka kollision med fräshuvudet under B-axelns rörelse om deras höjd inte bedöms mot maskinens kollisionshölje vid varje B-axelvinkel som används i programmet. Mjuk käftbearbetning – skärning av skräddarsydda käftprofiler anpassade till det specifika arbetsstyckets datum och spännyta – ger den mest exakta arbetsstyckesregistreringen och gör att käfthöjden kan minimeras till exakt vad fastspänningskravet kräver, utan onödigt material ovanför spännytan som kan skapa kollisionsrisk.

Stabila stöd och bakkroppsanvändning i femaxliga fräsvarvsprogram

Långa axlar bearbetade på femaxliga fräs-varvscentrum kräver ändstock eller stadigt vilostöd för att kontrollera arbetsstyckets avböjning under kraftiga grovbearbetningssnitt — samma krav som på en konventionell svarv. Integreringen av stadiga stöd och ändstock med B-axelns fräsningskapacitet kräver noggrann programsekvensering: det stadiga stödet och ändstocken måste dras in innan B-axelns huvud lutar för att komma åt funktioner i deras närhet, och sedan flyttas om efter att fräsoperationerna är klara. Att programmera koordineringen av stadig vilopositionering med verktygsrörelser är en betydande del av installationskomplexiteten för program med långa axlar på femaxliga frässvarvmaskiner, och misstag i denna sekvens är bland de vanligaste orsakerna till fixturkollisioner under första delprovning. Maskiner med CNC-styrda stabila stöd som kan programmeras som en extra axel i detaljprogrammet – snarare än att kräva manuella ingrepp – hanterar denna utmaning mest elegant.

Utvärdera affärsfallet: När femaxlig kvarnvändning är rätt investering

Femaxliga fräs- och svarvmaskiner representerar en betydande kapitalinvestering – vanligtvis 500 000 till 3 000 000 USD eller mer beroende på maskinstorlek, konfiguration och verktygssystem – och beslutet att investera kräver ett rigoröst affärscase som bygger på dokumenterade produktionskrav snarare än enbart kapacitetsambition. Följande faktorer, när de finns i kombination, bygger den starkaste motiveringen för femaxliga investering i frässvarv.

• Hög detaljkomplexitet som kräver fyra eller fler inställningar: Delar som för närvarande kräver fyra, fem eller fler maskininställningar är de primära kandidaterna. Varje installationseliminering minskar cykeltiden, installationskostnaden, interoperationell inspektionskostnad och ackumulering av positionsfel. ROI-förbättringen per eliminerad konfiguration är högst för de första två eller tre konsoliderade inställningarna och minskar när antalet eliminerade inställningar blir mindre.
• Dyrt arbetsstyckesmaterial eller hög skrotkostnad: När råmaterialkostnaden per arbetsstycke är hög – titan, Inconel, kobolt-krom – överstiger den ekonomiska kostnaden för en skrothändelse orsakad av en datumförskjutning eller hanteringsfel mellan maskiner den inkrementella maskinkostnaden. Enstaka bearbetning minskar direkt antalet hanteringshändelser och datumomregistreringsoperationer som skapar skrotrisk.
• Snäva positionstoleranser mellan svarvade och frästa funktioner: När dragtoleransen mellan en svarvad diameter och en intilliggande fräst detalj är snävare än ±0,02 mm, kräver bibehållande av denna tolerans över en sekvens med flera uppsättningar exceptionell fixtur och processkontroll. Att bearbeta båda funktionerna i en enda uppsättning från ett gemensamt datum eliminerar denna utmaning genom design.
• Kundens ledtidspress: Tidskomprimeringen från multi-setup-sekvenser till single-setup-produktion förkortar direkt offererade och faktiska ledtider, vilket i kontraktsbearbetning och flygförsörjningskedjor ofta är den avgörande faktorn för att vinna eller behålla kundaffärer - lika viktigt som priset i många konkurrenssituationer.
• Tillgänglighetsbegränsningar för skicklig operatör: Konsolidering av fyra maskiner värda arbete på en maskin minskar antalet maskinsättare och operatörer som krävs per enhet. I tillverkningsmiljöer där skickliga CNC-operatörer är få och dyra, åtgärdar maskinkonsolidering direkt arbetsbegränsningen och minskar omkostnadskostnaderna per del.

Verkstäder som är nya inom femaxlig fräsvarvsbearbetning underskattar konsekvent programmerings-, inställnings- och förarutbildningstiden som krävs för att realisera maskinens fulla produktivitetspotential. Budgetering för omfattande fabriksutbildning från maskinbyggaren, CAM-programvaruutbildning som är specifik för mill-turn programmering och en realistisk uppgångsperiod på sex till tolv månader innan maskinen når stabil produktivitet är avgörande för en korrekt ROI-projektion. De maskiner som ger den starkaste avkastningen på lång sikt är de där investeringen i utbildnings- och programmeringsförmåga behandlas som oskiljaktig från hårdvaruinvesteringen – inte som ett tillval som ska skjutas upp när maskinen är installerad.
