Dubbelspindlig bearbetningscenter förklaras: hur det fungerar, viktiga fördelar och vad du ska leta efter när du köper

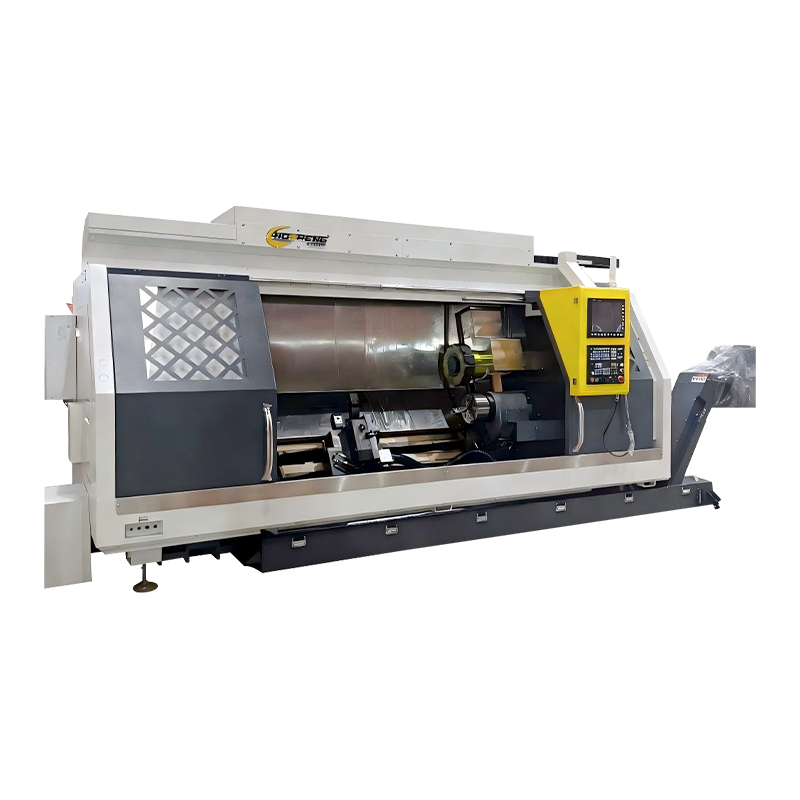

Vad är ett dubbelspindligt bearbetningscenter?

Ett dubbelspindligt bearbetningscenter är en CNC-maskin utrustad med två oberoende spindlar som kan arbeta samtidigt eller sekventiellt på samma arbetsstycke eller på två separata arbetsstycken samtidigt. Till skillnad från ett konventionellt enspindligt bearbetningscenter där en spindel utför alla skäroperationer medan arbetsstycket förblir i ett läge, ändrar ett dubbelspindligt bearbetningscenter genomströmningsekvationen i grunden genom att tillåta skärning, lastning och verktygsbyte att ske parallellt snarare än i sekvens. Resultatet är en dramatisk minskning av tiden som inte skärs och en motsvarande ökning av antalet färdiga detaljer som produceras per skift.

Även kallad ett dubbelspindligt bearbetningscenter, tvåspindligt CNC-bearbetningscenter eller dubbelspindligt CNC-maskin beroende på tillverkare och konfiguration, har denna klass av verktygsmaskiner blivit allt mer central för högvolymprecisionstillverkning inom bil-, flyg-, medicintekniska och konsumentelektronikproduktion. Möjligheten att samtidigt bearbeta två delar – eller att grovbearbeta på en spindel medan man finbearbetar på den andra – utan att fördubbla maskinens fotavtryck eller antalet operatörer. dubbla spindliga bearbetningscentra en av de mest övertygande produktivitetsinvesteringarna som finns tillgängliga för precisionstillverkare idag.

Hur ett dubbelspindligt bearbetningscenter fungerar

Funktionsprincipen för ett dubbelspindligt bearbetningscenter varierar beroende på den specifika konfigurationen, men det grundläggande konceptet är detsamma för alla konstruktioner: två spindlar delar en gemensam maskinstruktur samtidigt som de bibehåller oberoende rörelsekontroll, verktygsbyte och gränssnitt för arbetsstyckeshantering. Detta oberoende är det som gör att båda spindlarna kan utföra användbart arbete samtidigt, till skillnad från gängverktygsarrangemang där flera verktyg delar en enda spindelaxel.

I en parallellbearbetningskonfiguration med dubbla spindlar arbetar båda spindlarna på identiska arbetsstycken samtidigt - när en cykel är klar, lossas båda färdiga delarna samtidigt och två nya ämnen laddas, vilket effektivt halverar cykeltiden per del jämfört med en enspindelmaskin med samma skärparametrar. I en sekventiell eller överlämningskonfiguration - vanligare i svarvcentervarianter av dubbelspindelkonceptet - utför primärspindeln operationer på ena änden av arbetsstycket och överför sedan delen till den andra spindeln för återbearbetningsoperationer på den motsatta änden, och fullbordar en helt bearbetad del i en enda uppsättning utan manuellt ingripande. Bearbetningscentra i fräsdominerad mening använder mer vanligt den parallella bearbetningsmetoden, medan dubbelspindliga svarvcentra och frässvarvsmaskiner utnyttjar båda konfigurationerna beroende på detaljens geometri.

Synkroniserad kontra oberoende spindeldrift

En kritisk teknisk skillnad i design med dubbelspindlar är om de två spindlarna arbetar i helt synkroniserad rörelse eller oberoende. Synkroniserad drift – där båda spindlarna kör identiska verktygsbanor samtidigt på spegelvända eller identiska fixturer – ger den högsta genomströmningen för symmetriska detaljfamiljer och förenklar NC-programmering eftersom ett enda program driver båda spindlarna. Oberoende drift ger maskinstyrenheten flexibiliteten att köra olika program, olika spindelhastigheter, olika matningar och olika verktygssekvenser på varje spindel samtidigt, vilket möjliggör produktion av blandade delar eller kombinationen av grovbearbetning och finbearbetning i en enda maskincykel. Högkvalitativa CNC-bearbetningscenter med dubbla spindlar stödjer båda lägena, omkopplingsbara via CNC-styrgränssnittet, vilket ger verkstaden flexibilitet att optimera för antingen maximal genomströmning på en enda delfamilj eller maximal flexibilitet över ett blandat produktionsschema.

Huvudkonfigurationer för bearbetningscenter med dubbla spindel

Dubbelspindliga bearbetningscentra tillverkas i flera strukturella konfigurationer, var och en lämpad för olika delfamiljer, produktionsvolymer och utrymmesbegränsningar. Att förstå nyckelkonfigurationerna hjälper tillverkarna att matcha maskinarkitekturen till deras specifika produktionskrav.

Produktivitetsfördelar jämfört med enspindliga bearbetningscentra

Produktivitetsfallet för ett dubbelspindligt bearbetningscenter är övertygande när det analyseras på kostnadsnivån per färdig detalj snarare än maskinens inköpspris. De viktigaste produktivitetsmekanismerna som maskiner med dubbla spindlar levererar skiljer sig fundamentalt från att bara köra ett andra skift eller lägga till en andra maskin, och att förstå dem exakt är viktigt för att skapa en korrekt ROI-motivering.

• Parallelltillverkning fördubblar produktionen per maskinfotavtryck: När båda spindlarna kör på identiska delar samtidigt, halveras den effektiva cykeltiden per del utan att skärhastigheten, matningarna eller förbrukningen av verktygets livslängd ökar. Ett bearbetningscenter med en 45-sekunders enspindelcykeltid blir en 22,5-sekunders effektiv cykeltid per detalj i dubbelspindligt parallellläge - en genomströmningsökning som annars skulle kräva inköp och drift av en andra maskin med alla tillhörande kapitalkostnader, golvyta och underhållskostnader.
• Last-/avlastningstiden tas upp i skärcykeln: På en enspindlig maskin är varannan som går åt till att lasta och lossa arbetsstycken icke-produktiv spindeltid. På ett dubbelspindligt bearbetningscenter, medan en spindel skär, laddar och lossar operatören eller roboten den andra spindelns arbetsstycke. När skärcykeln är klar börjar den belastade spindeln omedelbart skära - laddningstiden har absorberats helt. Denna överlappning av produktiv och icke-produktiv tid kan förbättra den totala utrustningseffektiviteten (OEE) med 20–40 % jämfört med enspindeldrift.
• Minskad arbetskostnad per del: En operatör eller en robotcell kan sköta två spindlar samtidigt, vilket effektivt halverar det direkta arbetsinnehållet per färdig detalj. I arbetskostnadskänsliga tillverkningsmiljöer är denna minskning av arbetskraft per enhet ofta den primära ekonomiska drivkraften för investeringar i dubbelspindlig bearbetningsteknik.
• Enstaka uppsättning för komplett bearbetning i fräs-varv-konfigurationer: I dubbelspindelsvarvnings- och frässvarvcentra som överför arbetsstycken mellan huvud- och underspindeln, slutförs alla bearbetningsoperationer på båda ändarna av delen i en enda maskinuppsättning. Att eliminera den andra installationen – som på en enspindlig maskin kräver separat drift, fixtur och kvalitetsinspektion – tar bort en betydande källa till positionsfel och minskar den totala ledtiden för del från råmaterial till färdig del.
• Bättre termisk stabilitet och noggrannhet jämfört med två separata maskiner: Två delar som bearbetas samtidigt på ett enda dubbelspindligt bearbetningscenter utsätts för identiska termiska förhållanden - samma omgivningstemperatur, samma kylvätsketemperatur, samma strukturella termiska tillstånd - vilket innebär att dimensionsvariationen mellan de två delarna minimeras. Delar gjorda på två separata enspindliga maskiner kan uppvisa maskin-till-maskin-variationer orsakade av skillnader i termiskt tillstånd, verktygsslitage och kalibrering, vilket komplicerar kvalitetskontroll i högprecisionstillämpningar.

Branscher och delfamiljer som är bäst lämpade för dubbelspindlig bearbetning

Medan konceptet för bearbetningscenter med dubbla spindlar ger produktivitetsfördelar inom ett brett spektrum av applikationer, får vissa industrisegment och delfamiljer det största värdet av denna teknologi. Den röda tråden är högvolymproduktion av relativt komplexa delar där minskning av cykeltiden och eliminering av installation direkt leder till meningsfulla förbättringar av kostnad per enhet.

Drivlina och chassikomponenter för fordon

Bilindustrin är den största användaren av dubbelspindlig och flerspindlig bearbetningsteknik globalt. Motorkomponenter inklusive cylinderhuvuden, motorblock, vevstakar, vevaxlar och transmissionshus produceras i volymer som gör även små cykeltidsminskningar värda miljontals dollar årligen i produktionsskala hos en stor OEM- eller Tier 1-leverantör. Dubbelspindliga horisontella bearbetningscentra är standardkonfigurationen för drivlinor för fordon, där pallsystem matar arbetsstycken kontinuerligt och båda spindlarna kör synkroniserade program på identiska delar. Chassikomponenter inklusive knogar, styrarmar och bromsok är lika väl lämpade för produktion med dubbla spindlar på grund av deras nästan symmetriska geometrier som naturligt mappas till tvåspindlig parallell bearbetning.

Aerospace strukturella och motorkomponenter

Flyg- och rymdtillverkning använder i allt högre grad dubbla spindliga bearbetningscentra för strukturella komponenter – vingribbor, balkar och flygkroppsramar – där dubbelspindliga maskiner av portaltyp kan bearbeta spegelvända vänster- och högerhandskomponenter samtidigt, vilket halverar bearbetningstiden för strukturella sammansättningar som kräver matchande konstruktioner. För mindre motorkomponenter – bränslesystemdelar, ställdonshöljen och instrumenteringsbeslag – producerar vertikala dubbelspindliga bearbetningscentra delar med de snäva dimensionella toleranser som flyget kräver medan dubbelspindlig arkitektur upprätthåller de produktionshastigheter som behövs för att stödja program för att bygga flygplan.

Tillverkning av medicinsk utrustning

Medicinska implantat inklusive ortopediska knä- och höftkomponenter, ryggradsimplantat och kirurgiska instrumentkroppar är utmärkta kandidater för produktion av dubbelspindliga bearbetningscenter. Dessa delar tillverkas vanligtvis av svårbearbetade material som titanlegering, koboltkrom och rostfritt stål, där optimering av skärparametrar per spindel – snarare än att kompromissa med en enda uppsättning parametrar för olika operationer – kan på ett meningsfullt sätt förbättra verktygets livslängd och ytfinish. Den kompletta enstaka bearbetningen som möjliggörs av dubbla spindliga fräs-svarvcenter är särskilt värdefull för komplexa implantatgeometrier där flera inställningar på konventionella maskiner skulle introducera kumulativa positioneringsfel som är inkompatibla med de snäva toleranserna för medicintekniska specifikationer.

Viktiga specifikationer att utvärdera när du väljer ett dubbelspindligt bearbetningscenter

Att välja rätt CNC-bearbetningscenter med dubbla spindlar för din applikation kräver utvärdering av en uppsättning maskinspecifikationer som går utöver de grundläggande parametrarna för en enspindlig maskin. Följande specifikationer är särskilt viktiga i dubbelspindliga sammanhang:

• Spindelhastighet och effekt: Båda spindlarna bör helst ha samma klassificering för hastighet, vridmoment och effekt för att möjliggöra äkta parallell bearbetning på identiska delar. Verifiera den kontinuerliga effektklassen – inte bara toppklassificeringen – som bestämmer maskinens förmåga att uthärda kraftig skärning i båda spindlarna samtidigt utan termisk nedstämpling av spindeldrivningarna.
• Spindelns centrumavstånd (för sida-vid-sida-konfigurationer): Avståndet mellan de två spindelns mittlinjer bestämmer den maximala arbetsstyckets storlek som kan bearbetas på varje spindel och om standardfixturplåtar kan användas på båda spindlarna samtidigt. Spindelns centrumavstånd måste vara tillräckligt stort för att förhindra interferens mellan de två arbetsstyckena och deras fixturer under samtidig bearbetning.
• Independent kontra delat verktygsmagasin: Vissa dubbelspindliga bearbetningscentra använder ett enda delat verktygsmagasin som betjänar båda spindlarna, medan andra förser varje spindel med ett oberoende magasin. Oberoende magasin tillåter varje spindel att bära en helt annan verktygsuppsättning samtidigt - väsentligt för produktion av blandade delar - men ökar maskinkostnaden och fotavtrycket. Delade magasin minskar kostnaderna men kräver noggrann verktygshantering för att undvika konflikter när båda spindlarna begär verktygsbyten samtidigt.
• CNC-styrningsarkitektur för programmering med dubbla spindel: Utvärdera CNC-systemets förmåga att hantera två samtidiga bearbetningsprogram – hur synkroniserad drift programmeras och utförs, hur axelkonflikter mellan de två kanalerna hanteras, hur larm och nödstopp på en spindel påverkar den andra spindelns drift och vilka simuleringsverktyg som finns tillgängliga för att verifiera tvåkanalsprogram innan skärning. Kontroller från Fanuc, Siemens, Mazatrol och Heidenhain stöder alla tvåkanalsdrift men med olika programmeringssätt och simuleringsmöjligheter.
• Kompatibilitet med arbetsstyckelastningssystem: Ett dubbelspindligt bearbetningscenters produktivitetsfördel realiseras först när arbetsstyckets belastning håller jämna steg med maskinens utmatningshastighet. Utvärdera kompatibilitet med pallväxlare, robotlastceller och deltransportörer som samtidigt kan lasta och lossa båda spindlarna. Lastsystemet måste dimensioneras för att hantera den dubbla genomströmningshastigheten i förhållande till en enkelspindlig maskin utan att skapa en flaskhals för hanteringen.

Programmera ett dubbelspindligt bearbetningscenter: praktiska överväganden

Att programmera ett tvåspindligt CNC-bearbetningscenter kräver ytterligare planering jämfört med programmering med en spindel, även när båda spindlarna kör identiska program. Att förstå programmeringsövervägandena som är specifika för drift med dubbla spindlar hjälper butiker att implementera dessa maskiner snabbt och undvika de vanliga fallgroparna som fördröjer produktivitetsförverkligandet efter installationen.

Synkroniserad Dual-Channel Programmering

När båda spindlarna kör samma program samtidigt, exekverar CNC-kontrollen två kanaler med programkod parallellt, med synkroniseringspunkter - vanligtvis M-kod väntekommandon - infogade vid kritiska tillfällen där båda kanalerna måste nå samma programtillstånd innan någon av dem kan fortsätta. Till exempel måste båda spindlarna slutföra sina verktygsbyten innan någon av dem börjar skära, för att förhindra ett scenario där den ena spindeln rör sig till skärpositionen medan den andra fortfarande är i verktygsbytesområdet. Att kartlägga alla synkroniseringskrav innan programmering börjar, och att testa dubbelkanalsprogrammet noggrant i simulering innan luft skärs, är viktiga steg som erfarna programmerare med dubbla spindel aldrig hoppar över.

Hantera verktygsförskjutningar över två spindlar

Varje spindel i ett dubbelspindligt bearbetningscenter har sin egen uppsättning verktygslängd- och radieförskjutningsregister. Även när identiska verktyg används i båda spindlarna måste förskjutningarna mätas och matas in oberoende av varandra - verktygslängdvariationen mellan nominellt identiska verktyg från samma tillverkare kan vara 5–20 µm, vilket är viktigt för snäva toleransarbeten. Att förinställa verktyg offline med en verktygsförinställare och ange exakta uppmätta förskjutningar för varje spindels verktygspopulation är den korrekta metoden för precisionsdelar. För högvolymproduktion där SPC-övervakning av detaljdimensioner används för att hantera verktygsslitagekompensation, måste offsethanteringssystemet konfigureras för att uppdatera varje spindels offset oberoende baserat på feedback från mätsystemet.

Underhållsöverväganden som är specifika för dubbelspindliga bearbetningscentra

Att underhålla ett dubbelspindligt bearbetningscenter innefattar alla vanliga förebyggande underhållsuppgifter för en enspindlig maskin - spindelsmörjning, styrvägsvård, kylvätskehantering, filterbyte - men fördubblad i omfattning och med ytterligare överväganden som är specifika för tvåspindlig arkitektur. Följande underhållsmetoder är särskilt viktiga för att bibehålla tillförlitlighet och noggrannhet vid drift med dubbla spindlar:

• Oberoende spindelvärmeövervakning: Båda spindlarna bör övervakas individuellt för driftstemperatur genom maskinens diagnossystem. Ett växande lagerproblem eller smörjproblem i en spindel kommer att visa sig som förhöjd spindeltemperatur innan det orsakar prestanda- eller noggrannhetsproblem. Upprätta baslinjetemperaturprofiler för båda spindlarna under definierade skärförhållanden och undersök omedelbart eventuella avvikelser från baslinjen.
• Jämförande noggrannhetskontroll mellan spindlar: Bearbeta med jämna mellanrum identiska provbitar på varje spindel oberoende och jämför dimensionsresultaten. Dimensionsskillnader mellan spindlar indikerar differentiell termisk drift, styrbanans slitage eller kalibreringsskillnader som behöver korrigeras innan de påverkar produktionskvaliteten. Att fånga avvikelser i noggrannhet mellan spindel och spindel tidigt möjliggör korrigering genom offsetjustering innan det kräver mekaniska ingrepp.
• Kapacitetshantering för spåntransportör: Ett dubbelspindligt bearbetningscenter genererar spån med dubbelt så hög hastighet som en enkelspindlig maskin. Verifiera att spåntransportörsystemet är dimensionerat för den kombinerade spånbelastningen och att transportörens underhållsschema står för den högre spånvolymen. Fel på spåntransportörer på grund av överbelastning är en vanlig orsak till oplanerad stilleståndstid på dubbelspindliga maskiner som konverterats från enkelspindliga linjer utan att uppgradera infrastrukturen för spånhantering.
• Underhåll av kylvätskesystem: Två samtidigt skärande spindlar ställer betydligt högre krav på kylvätskesystemet än en enda spindel. Kontrollera kylvätskepumpens flöde och tryckeffekt regelbundet, håll kylvätskekoncentrationen inom specifikationen — högre metallavskiljningshastigheter producerar mer värme och ställer större krav på kylvätskesmörjhet — och rengör kylvätsketankens filter oftare än underhållsschemat med en spindel föreslår.
